L'Atlantis

L’Atlantis

Suivez la construction de cette Goélette jusqu'à sa première navigation. Cette rubrique sera mise à jour toutes les fins de mois à partir de novembre 2009 avec de nombreuses photos des étapes principales de cette réalisation.

Superbe Goélette à corne de 28 mètres, construite en 1935. Le modèle réduit de ce voilier est reproduit à l’échelle 1/20^ème ce qui lui donne une longueur de 1,38 mètre et un déplacement de 17,5kg. ( 11kg. déjà uniquement pour le lest !! )

C’est un kit commercialisé depuis 25 ans par la firme Robbe. Un ami modéliste avait acheté le kit d'un Atlantis il y à quelques années, pour très rapidement se rendre compte qu'il ne maitrisait pas cette construction. Ce voilier était donc resté en rade, la construction commencée, jusqu’au jour ou il c’est décidé à le vendre en l’état.

Le voici donc aujourd’hui dans le chantier naval de GéGé Modélisme et je vous propose de suivre l’avancement des travaux jusqu’à sa complète terminaison et sa future première navigation en 2010.

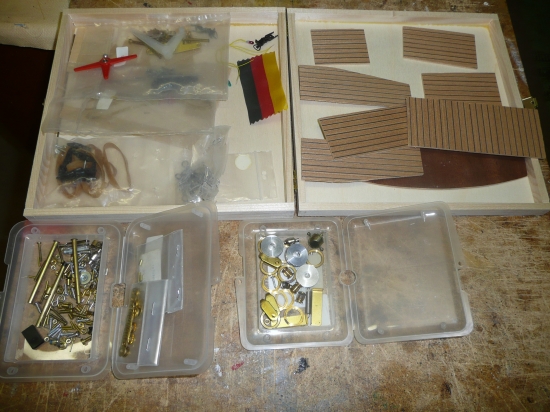

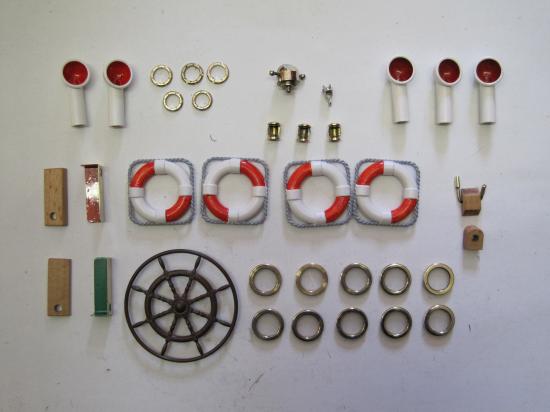

La première chose consiste à faire un état de situation, de numéroter toutes les pièces qui sont actuellement en vrac dans un carton selon la notice et le plan, puis de repérer au plus vite les erreurs de construction avant de poursuivre. Je suis aidé dans cette démarche par la proximité d’un Atlantis terminé, celui de mon ami de club Roger Varidel, qui accepte volontiers que j’examine dans le détail sa construction. Cette petite séance d’espionnage industriel me permet de réaliser un dossier photographique qui, en plus de la notice et des plans Robbe, me sera d’une grande utilité pour mener à bien ma propre construction cet hiver 2009 - 2010.

Une analyse plus en détail de l’ensemble me permet de constater que, ce qui est déjà construit n’est malheureusement pas toujours correct. L’interprétation personnelle de la notice de montage par l’ancien propriétaire l’a amené à sauter des étapes importantes, à ne pas respecter un ordre chronologique d’assemblage et à commettre des erreurs ce qui va me poser quelques problèmes. Rien d' insurmontable, mais celà va nécessiter de ma part un peu de réflexion et de patience. Et puis, pour le prix payé, celà reste une bonne affaire et j'aurais mauvaise grâce de me plaindre, alors au boulot !

Je vous propose ci dessous plusieurs chapitres dans lesquels vous retrouverez, progressivement ,mois après mois, les photos, de l'avancement du travail dans mon atelier.

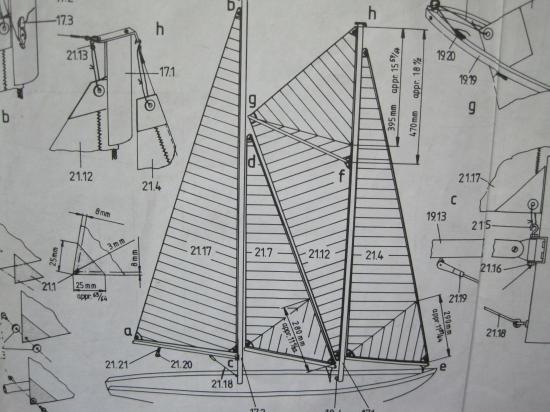

Je tiens à vous informer que je ne suivrais pas scrupuleusement la notice et que souvent je vais procéder à des modifications. Ces modifications n'engagent que moi et sont en général des modifications techniques qui ne touchent absolument pas l'esthétique du voilier.

Vous trouverez cette construction en 11 chapitres répartis sur les 11 pages indiquées ci dessous. Vous pouvez cliquez sur les No de 1 à 9 pour retrouver ces pages régulièrement mises à jour. Sur la page 10 ou vous retrouverez l'entretien et les réparations et la page 11 est consacrée au vernissage des nouveaux personnages de l'équipage qui prendra son service au printemps 2013

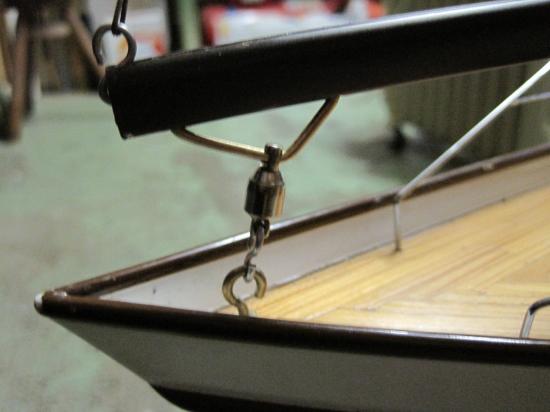

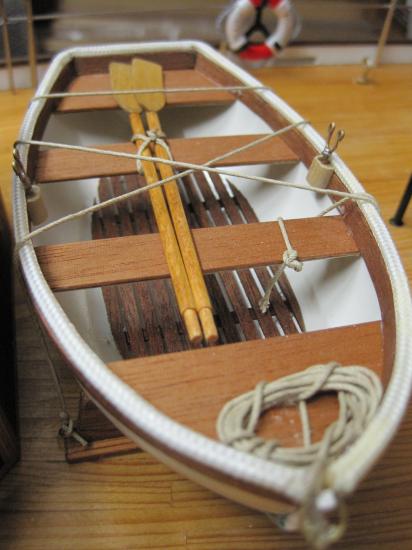

Le pont, les infrastructures, l'accastillage:

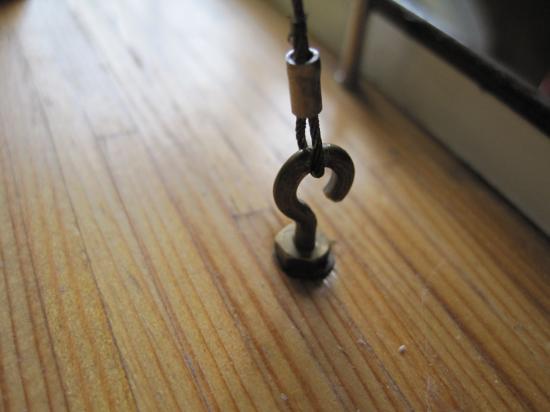

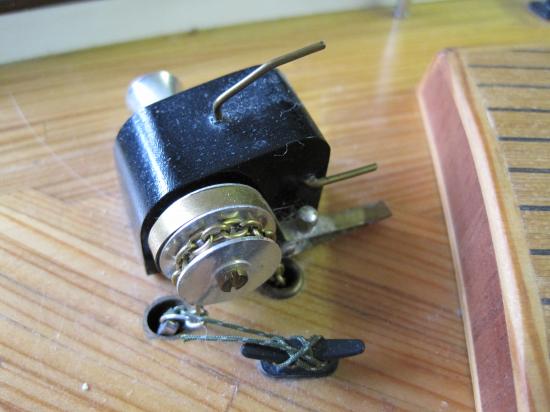

Il faut reprendre la pose du treuil et de l'ancre qui n'étaient pas montés correctement. Je commence ensuite par terminer le gaillard d'avant puis je reprends la construction du Roof. Viendra ensuite celle du poste de pilotage. Afin de rendre la coque parfaitement étanche aux projection d'eau et éviter que celle-ci ne se remplisse d'eau si le voilier se couche les ouvertures seront recouvertes d'un paneau en plexiglas. Ce dernier est légèrement pressé contre un joint souple au moyen d'écrous qui se vissent sur les tiges filetées M3 elles même vissées puis collées sur le pourtour. ( Je n'ai rien inventé, c'est le système utilisé sur les sous marins modèle réduit !

Vous retrouverez ci dessous toutes ces étapes en image.

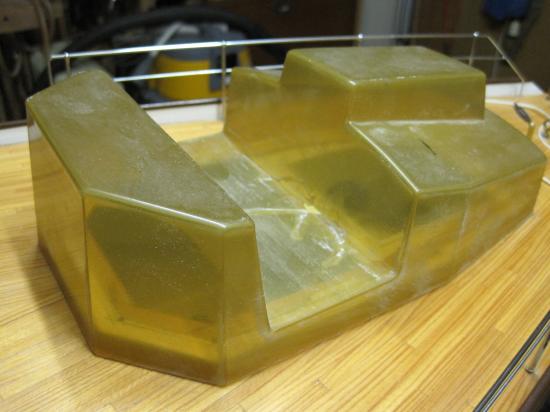

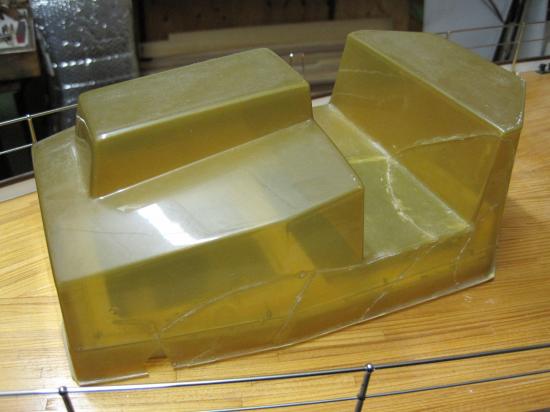

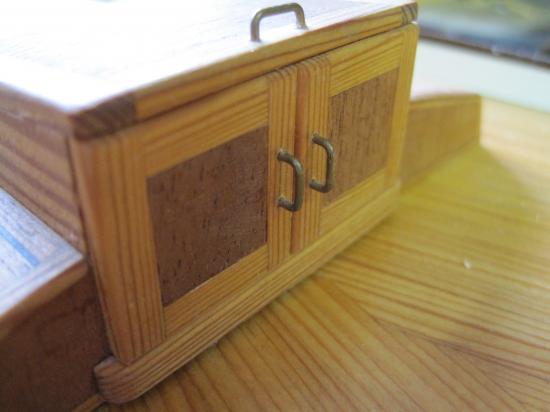

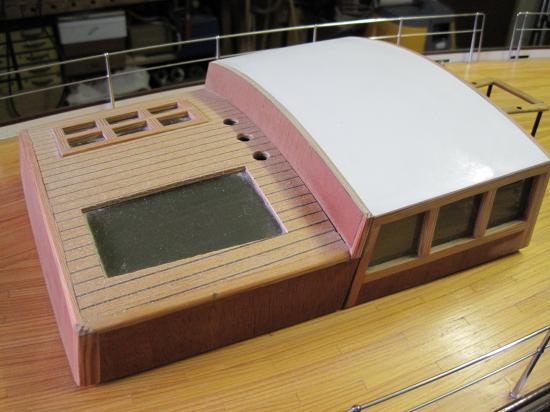

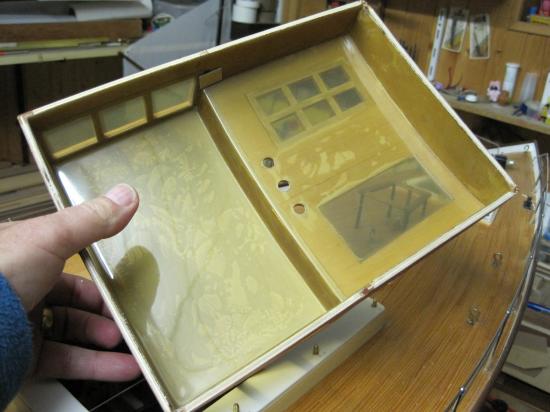

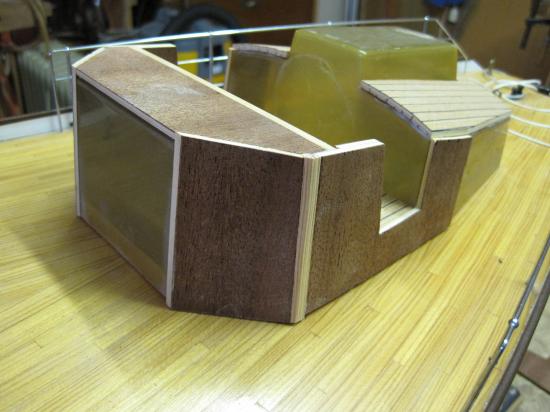

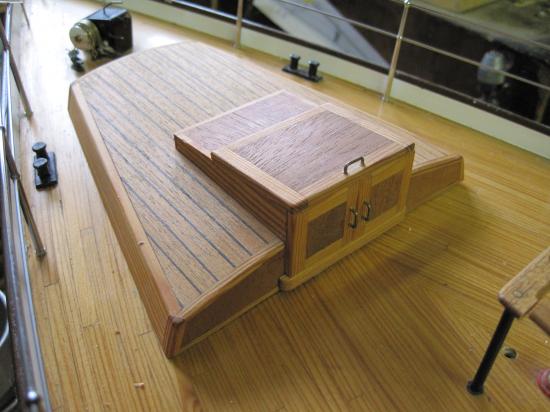

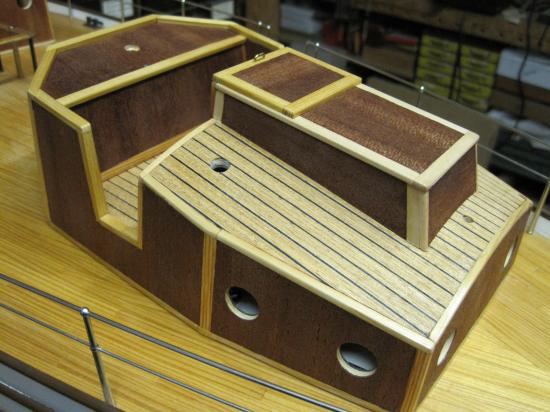

Le gaillard d'avant , le roof et le poste de pilotage se construisent sur la base de gabarits thermo formés dans une matière verdatre de très mauvaise qualité et friable comme du verre. ( probablement un thermo duscissable ) Les kits actuels sont heureusement bien meilleurs et poposent des gabarits transparents en plexi souple. Je décrirais ici par l'image, dans le détail, et de manière chronologique, la construction du poste de pilotage seulement. ( Le processus est identique pour le gaillard d'avant et le roof ) Contre plaqué abachi avec dernière couche d'acajou et baguettes de pin 3x5mm sont les matériaux de base utilisés pour (habiller) le gabarit et mener à bien cette construction. Pour éviter en navigation la perte d'un de ces trois éléments qui sont seulement posés sur le pont et ajustés autour des hiloires, je vais utiliser une imobilisation par de petits aimants. Simple, pas besoin de tournevis ou de cléfs et je l'espère très efficace.

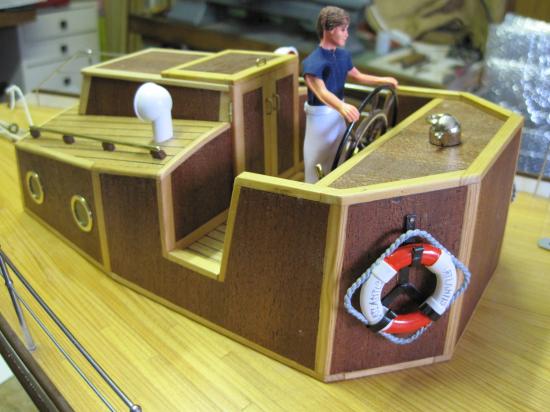

Voici donc ci dessous et en images la construction du poste de pilotage dans le détail.

Sur la dernière photo on distingue un arceau constitué d'une corde à piano qui passe par dessus les deux cheminées d'aération. Cette corde à piano se démonte très simplement lorsque le bateau ne navigue pas. Elle est la uniquement pour éviter que l'écoute de grand voile ne vienne se crocher malencontreusement à l'une ou l'autre de ces cheminées, ce qui arrive parfois, avec le risque de voir le poste de pilotage entrainé dans le mouvement de la grand voile. Cette astuce n'est pas prévue sur le plan mais chaudement recommandée par les modélistes qui ont déjà réalisé ce modèle.

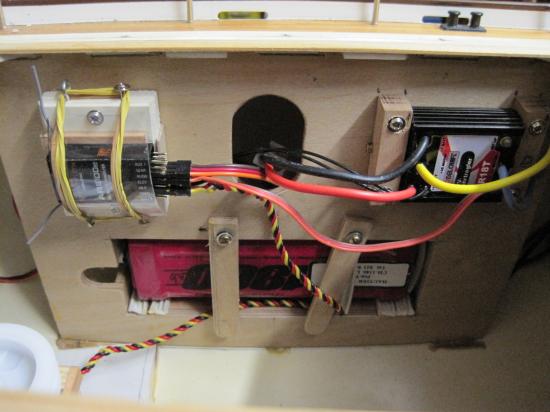

L'installation de la RC : ( Radio Commande )

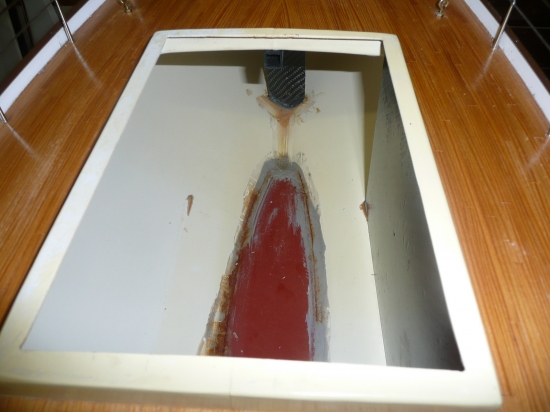

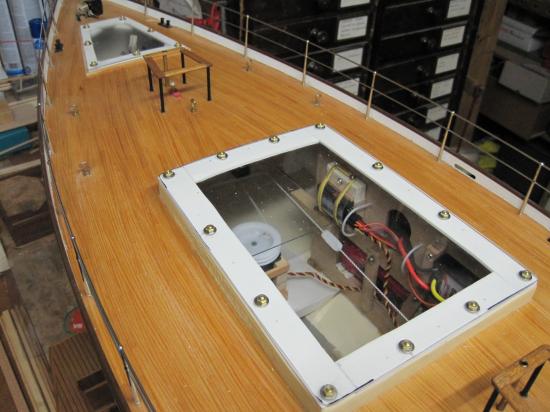

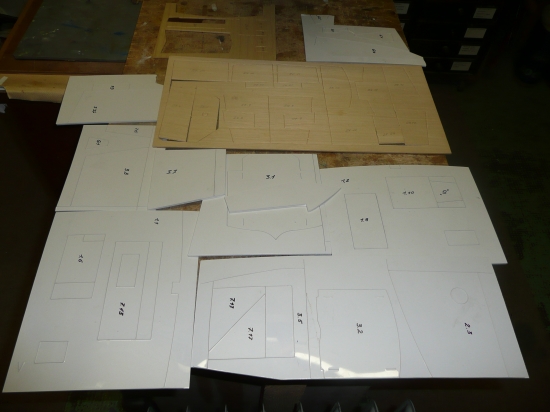

Cette installation consiste à découper ajuster puis coller les différents éléments qui viendront supporter le servo de commande du safran, du treuil des voiles, de la batterie, du récepteur et des différentes poulies de renvoi du système de commande des écoutes de voiles. Il faut ensuite procéder à l'installation et au réglage de tous ces éléments. La il faut avoir des mains de fée et les grosses mains de mécanicien se trouvent parfois un peu à l'étroit à l'intérieur de la coque qui s'encombre progressivement de tout ce matériel.

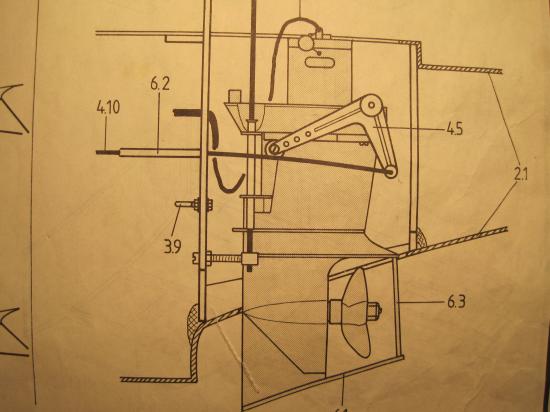

A remarquer que la notice et le plan font état d'une installation RC des années 80 devenue complètement obsolète. J'ai opté pour un matériel beaucoup plus d'actualité avec une radio 2,4 Ghz. Vous remarquerez sur la photo de l'installation RC que le récepteur ( à gauche maintenu par des élastiques ) est deux fois plus petit que le variateur ( à droite ) Une seule batterie 6 volts fournit l'énergie au récepteur et au moteur. ( Système BEC ).

Je n'étais pas satisfait du système de renvoi du circuit d'écoute à la poupe et celui-ci est réaménagé à mon idée. Sur la photo montrant les poulies de renvoi à la poupe on distingue au milieu du circuit une plaque de renfort en fibre de carbonne située à la verticale du mat de Misaine. Celle-ci n'est pas prévue d'origine et vient renforcer le pont qui, à cet endroit, doit supporter toute la pression exercée par les haubans sur le mat. Un renfort identique se situe sous le grand mat.

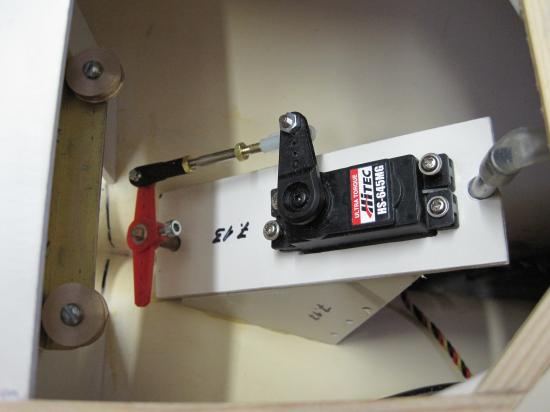

Vous remarquerez également que tous les servos, le système de renvoi des poulies, le récepteur, le variateur, la batterie, se démontent très facilement et rapidement pour parer à une éventuelle réparation ou à un échange. Il en va de même du moteur d'appoint.

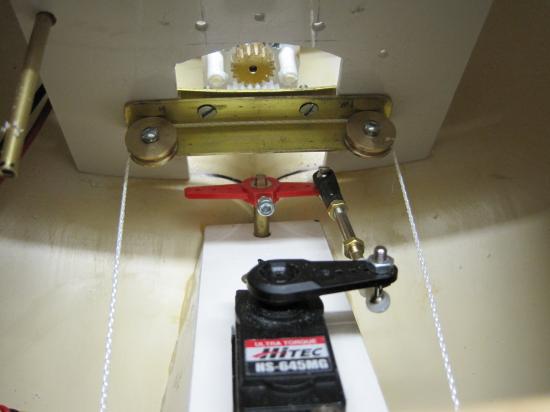

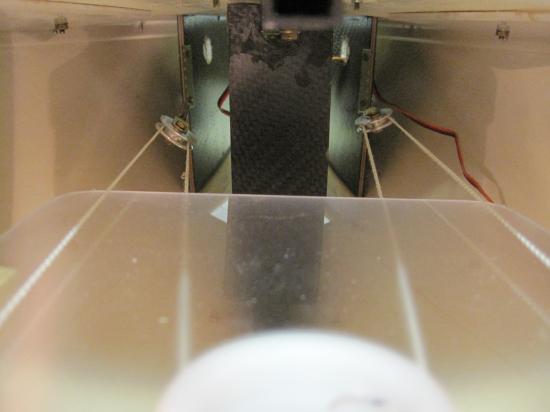

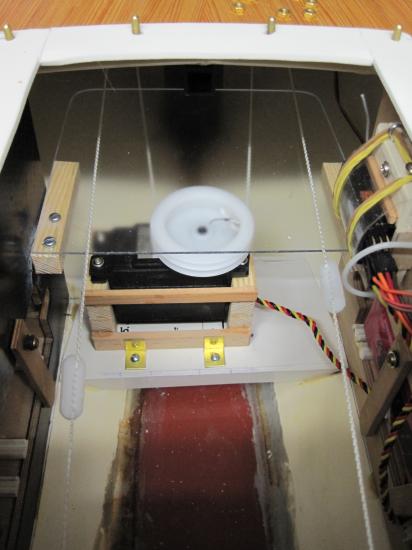

Une plaque en plexi est fixée juste au dessus de la poulie du treuil ce qui évite qu'une écoute vienne se prendre malencontreusement dans cette poulie pendant la manoeuvre des voiles

Les commandes sur l'émetteur sont réparties comme suit : Sur le manche de droite commandes des voiles ( manche arrière comme sur la photo les voiles sont bordées à fond ). En poussant le manche on relache les voiles. Manche de gauche, position neutre, moteur à l' arrêt. Si l'on pousse le manche en avant le moteur se met progressivement en marche avant. Manche en arrière inversion moteur et marche arrière. Manche à droite le safran ( gouvernail ) à droite, manche à gauche, safran à gauche.

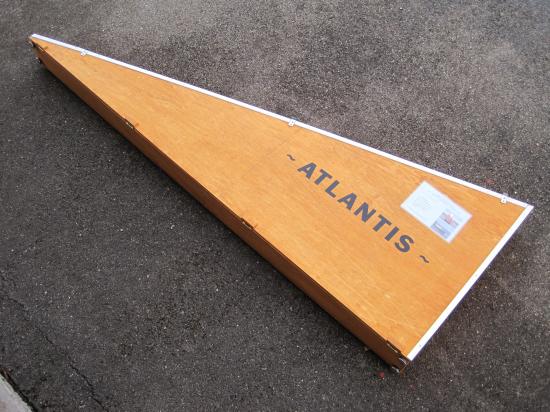

Le transport :

Le bateau fait 17.5 kg. et si le transport en voiture ne pose pas trop de problème, il n'en est pas de même pour passer de la voiture au bord de l'eau. Transporter sur une centaine de mètres à bout de bras l'Atlantis devient vite problèmatique.

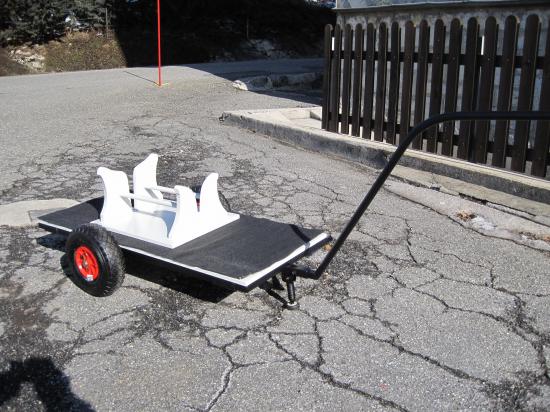

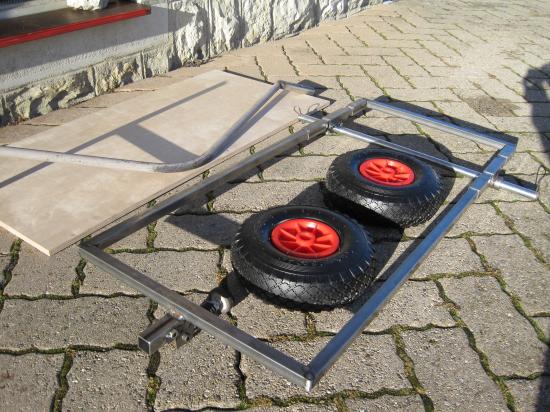

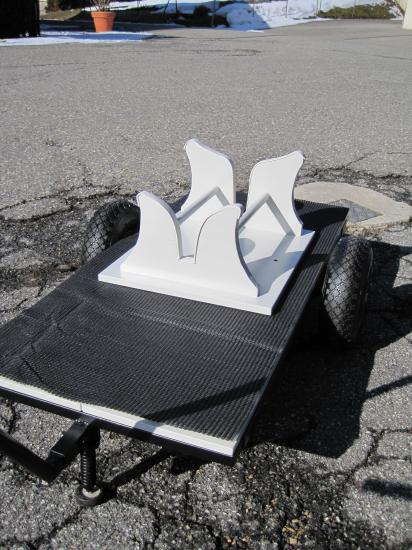

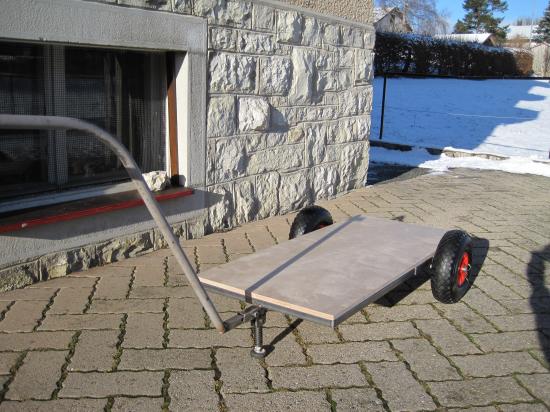

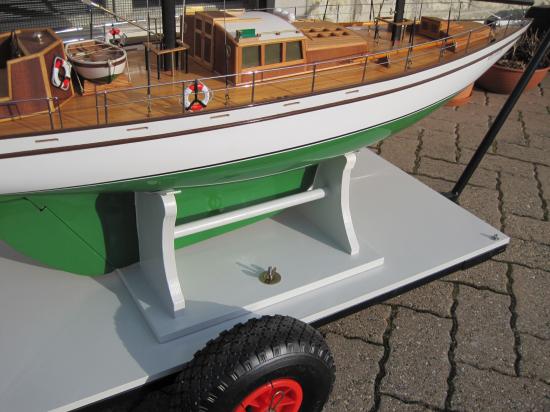

J'ai donc étudié et dessiné un chariot de transport, démontable qui devrait me permettre de faciliter son déplacement et éventuellement sa mise à l'eau si un plan incliné est à diposition. Ce chariot devait être entièrement et rapidement démontable à l'aide d'une seule clé pour pouvoir prendre le moins de place possible à l'intérieur de la voiture. Un petit tour au brico centre de la région et quelques jours plus tard le résultat est la.

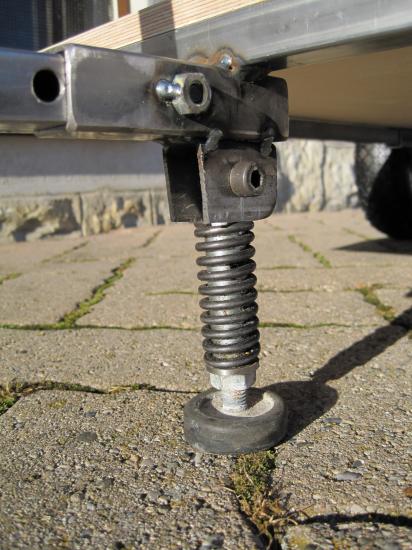

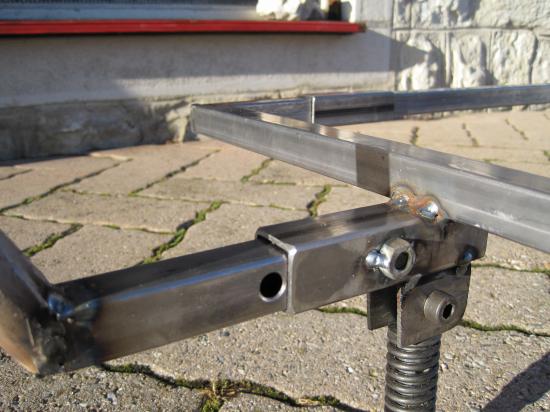

Sur le cadre en tube carré de 20 x 20 mm coulissent de chaque côté 3 segments de tube. Sur les 2 segments du milieu se trouvent les paliers pour les roues. Ces paliers sont donc réglables longitudinalement et peuvent s'imobiliser à l'endroit souhaité au moyen de deux vis à tête héxagonale ( Imbus / BTR ). Les 4 autres tubes mobiles servent d'entretoise et supportent le plateau. Les roues sont simplement maintenues en places par deux goupilles. Le timon est amovible et il est maintenu en place par une vis Imbus traversante. La béquille avant est bien sûr rabattable. Le plateau se pose simplement sur le cadre et il est maintenu en place latéralement par de simple taquets vissés sous le plateau et 4 vis BTR qui se vissent dans le tube. Le dessus du plateau peut recevoir un tapi anti-glisse. Le ber de mise à l'eau ( de couleur blanche ) est maintenu en place sur le plateau par deux tiges filetés munies d'écrous à ailettes. J'ai donc un ber d'exposition de couleur bois teinté et un ber de navigation ou de mise à l'eau de couleur blanche qui tout deux peuvent se fixer solidement sur le plateau du chariot.

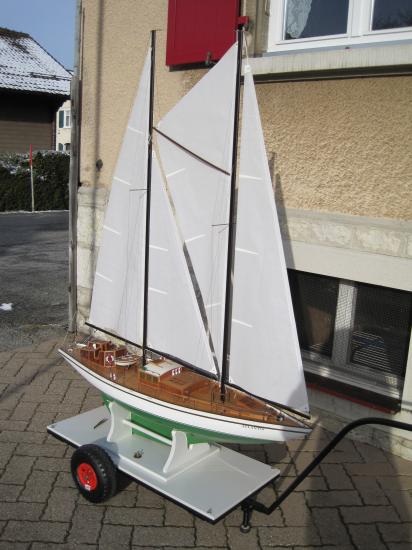

Ce système permet le transport du voilier sur le chariot en toute sécurité et permet également la mise à l'eau avec le chariot sans que ber ne suive le mouvement du bateau. Le tout est solide ! Je suis monté sur le chariot assemblé pour vérifier !

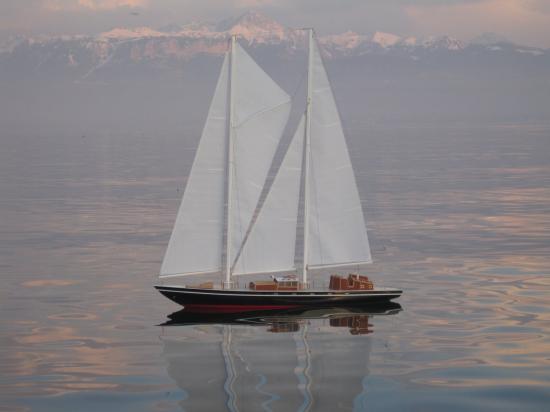

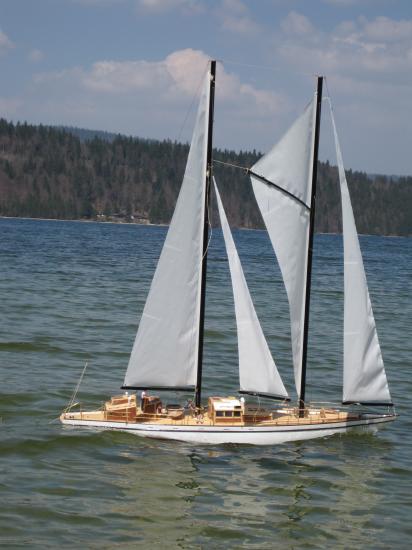

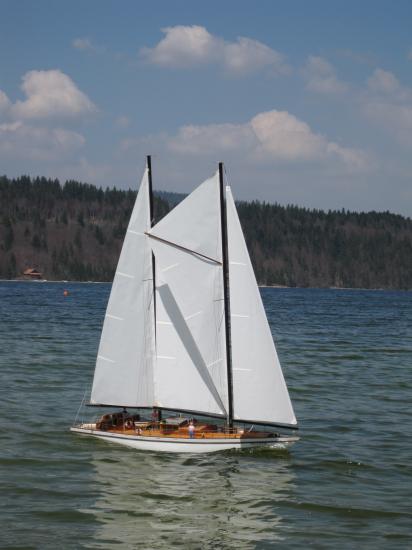

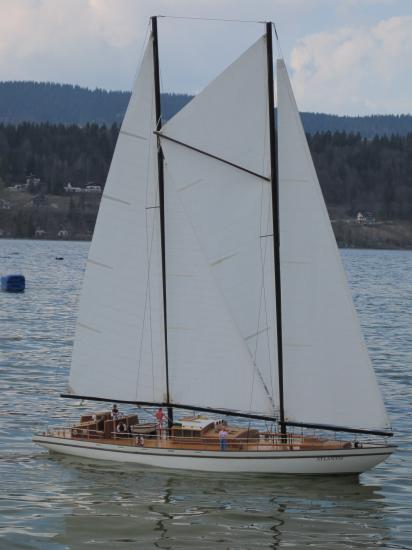

La Navigation :

Mardi 20 avril 2010

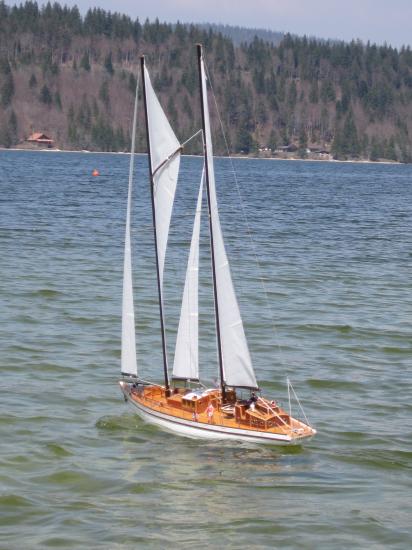

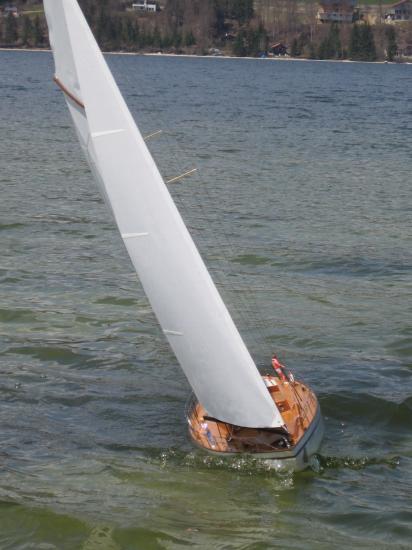

à 17h00 le bateau prend le chemin du lac pour sa première navigation. Bien dans sa ligne, correctement équillibré, les voiles bien réglées, cette première se passe sans problème. Difficile de photographier tout en pilotant, voici tout de même quelques vues.

Ainsi donc, une année après avoir pris la décision de construire cette Goelette, j'ai la satisfaction de la voire naviguer sur le lac de Joux pour la première fois. Ce qui me surprend le plus pendant cette heure de navigation, c'est sa rapidité. Dès que le vent monte en puissance, le bateau accélère de manière impressionante.

La forme de la coque est spécialement bien étudiée et pénètre bien l'élément liquide avec une belle vaque d'étrave, sans avoir tendance à enfourner. Le bon couple de rappel engendré par les 11kg1/2 de lest permet au bateau de naviguer dans les fortes risées sans giter éxagérément.

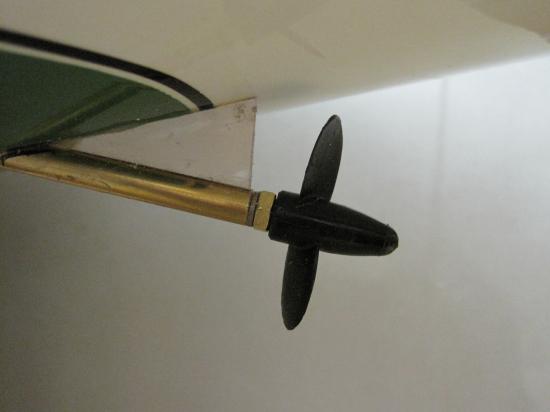

Un essai moteur lorsque le temps c'est calmé subitement m'a confirmé son utilité et surtout son efficacité.

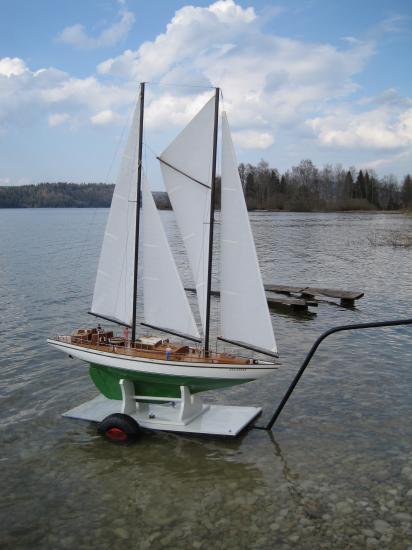

Le chariot de transport et de mise à l'eau à montré également toute son efficacité. J'ai la grande chance d'habiter à proximité du lac. Le bateau est stocké au garage, sur sa remorque, et ne quitte celle-ci que dans l'eau. La récupération se fait dans l'eau également. Je ne porte donc jamais le bateau lorsque je navigue à proximité de mon domicile.

Samedi 24 avril 2010

Nouvelle navigation en compagnie d'un deuxième Atlantis, celui de mon ami de club Roger Varidel, et d'un autre voilier à la même échelle, le Valdivia de Jean-Claude Cornaz. Je n'ai encore jamais vu, sur aucun site, deux Atlantis en navigation et encore moins de vidéo. Je suis très satisfait de cette première et heureux de vous en offrir quelques images et une petite vidéo

Et maintenant, la navigation en vidéo.

Août 2010

Quatre mois se sont écoulés depuis la première mise à l'eau. De nombreuses navigations me permettent de vérifier tout le bien que l'on dit de cette Goelette. Même par grand vent, il est possible de naviguer en toute sécurité, sans risque de voire le bateau se coucher. Les plus belles navigations se font toutefois par temps calme voire très calme. C'est en effet par très petit temps, avec juste une petite brise tès légère que l'on découvre les réelles performances de ce voilier.

La vitesse de déplacement est telle dans ces conditions, que beaucoup de spectateurs pensent que je navigue avec l'aide du moteur ! Ceci est du bien sûr à la forme idéale de la coque qui fend l'eau avec une belle petite vague d'étrave. Cette forme de coque permet également de ne jamais être ennuyé par la présence d'algues. La coque glisse par dessus ou au travers d'un paquet d'algues sans jamais s'y s'accrocher. Tous les barreurs de classe 1M avec leur longue dérive connaissent bien ce problème !

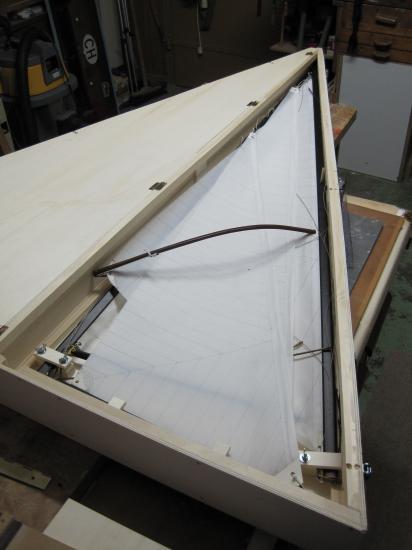

La facilité avec laquelle le grément se monte et se démonte facilite beaucoup la mise en oeuvre au bord de l'eau. Le chariot de transport et de mise à l'eau est vraiment un élément très apprécié, voire indispensable, et le transport dans une voiture se fait aisément, pour autant que l'on puisse rabattre les sièges.

Rien à signaler au niveau de la commande des voiles et le système préconisé par la notice fonctionne impécable. J'ai à ce jour rencontré un seul problème, du au manque de rigueur de ma part au montage du safran. La vis de maintien de la tige de commande c'est dévissée progressivement du palonnier et je me suis retrouvé subitement, heureusement à quelques mètres du bord et le voilier tourné dans le bon sens, sans possibilité de diriger celui-ci.

Cet incident m'a permis de constater que la vis de maintien du palonnier sur la mêche du safran n'était elle aussi pas assez serrée ce qui donnait déjà un petit jeu et une imprécision dans la commande.

Le pont et son infrastructure résistent bien à l'eau, grâce à la bonne imprégnation du bois avec le fond dur et le verni mat, appliqués généreusement à la construction. Le système de femeture étanche des ouvertures est vraiment un atout supplémentaire qui permet de jamais avoir de l'eau dans la cale, si ce n'est les quelques gouttes qui peuvent encore passer éventuellement au travers des tubes de guidage des écoutes de voiles, après une folle journée de navigation par gros temps.

Septembre 2010

J'ai eu le grand plaisir de participer à la réunion amicale de Sempach ( 220 bateaux présents ) J'ai rencontré à cette occasion un Atlantis tout à fait semblable au mien et nous avons navigué ensemble. Le temps était superbe mais il n'y avait pratiquement pas d'air.

Ce qui étonnait le public qui assistait aux démonstrations c'est la rapidité de déplacement de ces deux Atlantis alors que la surface de l'eau n'était même pas agitée par la force du vent. Beaucoup de personnes étaient persuadées que nous utilisions le moteur alors que ce n'était absolument pas le cas.

Pour voire des images de cette réunion à Sempach cliquer .....ICI

Une belle référence pour ce voilier qui décidément me procure toujours plus de plaisir et de satisfaction lorsqu'il est en démonstration.

Entretien et réparation.

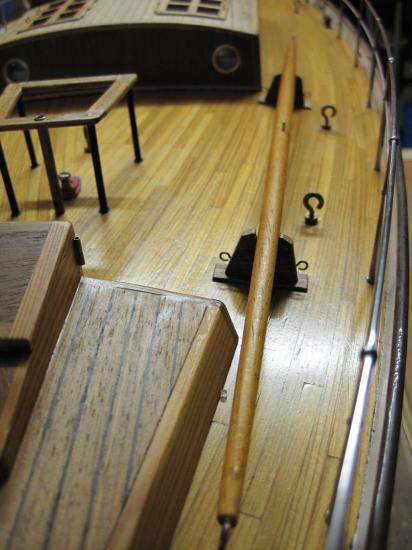

Je n'ai jamais été très satisfait de la qualité d'éxécution du pont et, après 3 ans de navigations souvent intensives, j'ai remarqué que, à certains endroits, l'eau c'était infilrée entre les lames en particulier près du pavois ce qui commençait à poser problème.

Fin de saison 2012 le bateau se retrouve donc sur l'établi. Je démonte tout ce qui est sur le pont puis procéde à un raclage minutieux de celui-ci jusquà obtenir une surface parfaitement lisse et régulière, ce qui n'avait jamais été le cas jusqu'à aujourd'hui. J'imbibe les endroits ou l'eau c'était infiltrée et tout le pourtour du pont contre le pavois de colle cyano très fluide. Cette colle pénétre bien dans les interstices et viendra boucher les pores du bois

Cette opération terminée je vais pouvoir imprégner le bois avec un verni transparent satiné. La première couche avec 30% de diluant pour permettre une bonne pénétration. Suivent 24 heures de séchage. La deuxième couche avec 10% de diluant. A nouveau 24 heures de séchage. Ponçage léger au papier grain 600 et dernière couche non diluée.

Le résultat est bon et le pont à cette fois un meilleur aspect, beaucoup plus proche de la réalité, c'est à dire mat avec des lames régulières et sans différence de niveau.

( Sur les voiliers grandeur nature, le pont en bois était de temps en temps ( nettoyé, ou "remis à neuf" ) Ce travail était en général effectué par les jeunes marins de moins de 16 ans ou les "mousses". Ils prenaient à deux main une brique qui était vigoureusement frottée sur le pont pour redonner au bois son éclat naturel. On disait alors " briquer le pont ". C'est un peu ce que j'ai réalisé en remplaçant la brique par une lame de cutter ! )

Les personnages.

Les personnages actuellement en service sur l'Atlantis sont des Robbe en matière plastique souple habillés de tissus. Il y certainement mieux et après quelques recherches infructueuses j'en ai parlé à un ami qui m'a gracieusement offert de quoi réaliser un équipage un peu plus réaliste. Eléments de personnages en plastique dur permettant d'assembler ces derniers dans des attitudes différentes, assez proche de la réalité sur un voilier de ce type.

J'ai profité du temps de séchage du verni pour assembler provisoirement quelques membres du futur équipage de l'Atlantis. Il faudra bien entendu les adapter encore plus finement aux différentes fonctions auxquelles ils seront destinés, mais à pemière vue celà donne un meilleur rendu qu'avec les anciens personnages Robbe. ( Reste bien entendu à poncer les jointures de moule encore visibles à mastiquer certains raccords avant de passer au vernissage.

Grosse inconue pour moi, vernir ces personnages ! Je vais certainement avoir besoins des conseils avisés des spécialistes, de manière à avoir quelque chose de propre et soigné, avec des ombres et des reliefs qui donnent vie à cet équipage.

On reparlera plus tard lorsque j'aurais à nouveau réassemblé tout ce qui était sur le pont et que j'ai démonté pour cette "restauration".

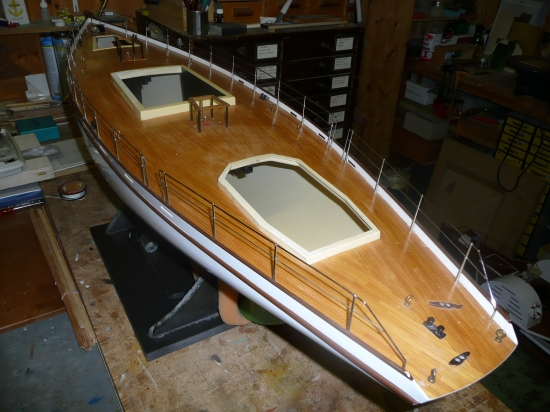

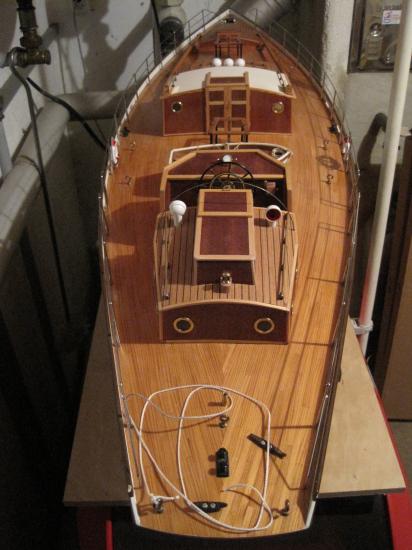

Réassemblage de l'infrastructure sur le pont.

J'ai soigneusement calibré à 2,20 mm les trous de fixation des chandeliers de la rambarde. Dans chaques trous j'ai ensuite déposé un peu de colle deux composants à durcissement lent. J'ai ensuite enduit de cette même colle la base des chandeliers avant de remettre en place la rambarde tout autour du pourtour du pont. Il se forme ainsi, à la base de chaques chandeliers, un petit congé de colle qui assure un bon maintien de la rambarde et une excellente étanchéité. Les crochets d'attache des haubans sur le pont sont également montés avec toujours le même souci d'étanchéité. Cette fois j'utilise du silicone.

Je choisis ensuite l'emplacement définitif des personnages de manière à figer leur attitude en fonction de leurs tâches respectives. Ces derniers sont ébarbés et légèrement poncés, prêt pour recevoir la peinture.

Le bateau est maintenant prêt pour la prochaine saison de navigation. Je le laisse de côté pour me consacrer à la terminaison des personnages. Une petite recherche sur internet me donne des indications que j'estime suffisantes pour me lancer dans cette aventure. Je vous propose de la partager avec moi.

La suite sur la page suivante ( cliquez sur la petite flèche à côté du chiffre 10 au bas de la page )

Vernir les personnages

Suivant les quelques conseils trouvés sur internet je me décide à me lancer seul dans ce qui est pour moi une nouvelle aventure. Je me suis procuré quelques petits pots de peinture acrylique dans les tons que j'ai choisis pour terminer mes personnages. Le but n'est pas d'atteindre la perfection et de prétendre rivaliser avec les spécialistes de la peinture de figurines. Je souhaite simplement découvrir quelles sont les difficultés de cette discipline et m'y lancer pour essayer de progressivement les maitriser.

Je vais peut être aboutir à un échec ou à un résultat peu satisfaisant. Peu importe, l'important est d'essayer et d'apprendre par la pratique, quitte à recommencer plusieurs fois jusqu'à satisfaction.

Les personnages sont collés sur un support, puis je donne tout d'abord une légère couche de fond de couleur blanche au moyen d'un aérographe. Cette première couche sera suivie d'une deuxième puis d'une troisième, jusqu'à obtention d'une couleur blanche uniforme.

Après séchage, il faut maintenant définir les couleurs qui seront données aux différentes parties. Couleur chair pour la peau / couleur blanc chiné pour les sweatshirts / couleur bleue pour les shorts / Chaussures de sports rouges et blanches / Cheveux bruns, chatains, et grisonnants /

Je décide de commencer par donner la couleur peau à toutes les parties du corps non habillées de mes personnages. Pour celà je donne deux couches, appliquées au pinceau, d'un verni couleur peau légèrement dilué sur ma palette de travail.

Après séchage, on voit mieux les petits défauts et je procède à quelques petites retouches. Le rendu est déjà assez bon, mais ceci manque encore de relief et de volume. Je prépare donc maintenant un verni d'un ton lègérement plus foncé et très dilué. En appliquant cette préparation celle ci va naturellement s'accumuler dans les creux et donner un effet d'ombre qui va tout de suite créer un relief aux membres de ces personnages.

Je continue en "habillant" progressivement mes personnages d'un short bleu et en créant déjà un peu de vie au visage en leur donnant des yeux.

Je continue avec les sweatschirts et les chaussures. Puis je procède au brossage de différentes parties du corps et des habits pour donner un effet de lumière et encore plus de relief. Le pinceau de brossage possède des poils plus rigide que ceux réservés à la peinture. Il faut le tremper dans la couleur choisie puis l'essuyer soigneusement sur du papier absorbant jusqu'à ce qu'il ne laisse plus de traces sur ce papier. Il faut ensuite frotter délicatement et en insistant sur les parties à éclaircir. Les pigments qui sont restés accrochés aux poils du pinceau se déposent progressivement sur la surface frottée et éclaircissent la couleur de base. On arrive de cette manière à donner une texture un peu usée aux shorts qui parraissent moins neufs et à donner un certain volume aux membres des marins avec un dégradé de la couleur de la peau à certains endroits du corps.

Mon équipage est terminé et prêt à rejoindre le bateau. Le résultat n'est pas vraiment super et j'aurais un sérieux besoin de prendre des cours pour prétendre à la peinture de figurines. Mais ce coup d'essai me permet toutefois de placer quatre marins pas trop moches sur mon Atlantis et de donner un peu de vie et de mouvement sur le pont.

Présentation de l'équipage en vidéo

Navigation avec le nouvel équipage.

Préc.
1
2
3
4
5
6
7
8
9
10
11
1 / 11 11
Suiv.

Commentaires

- 1. MICKAEL OCONNOR Le 31/01/2024
Bonjour,
Je vends un modèle d'Atlantis déjà monté et complet. Il nécessite un bon rafraîchissement (nettoyage et remplacement des voiles)
Si vous êtes intéressé, n'hésitez pas à me contacter.
Mickael
- 2. Dan Le 07/06/2021
Réponse aux Atlantisophiles !
Merci pour vos conseils. J’ai bien mis un treuil RMG, un seul car je n’ai pas mis le kit de génois. Je l’ai mais j’ai préféré ne pas le monter car le rail de guidage sur le pont ne me plaît pas trop, je trouve qu’il abîme la côte « maquette » du bateau. Mais c’est un avis purement personnel !
Le circuit d’écoute est bien monté avec des ressorts sur les poulies et je vais le tester « enfin » (galère avec les confinements !) le week-end prochain.
Inutile de vous dire que je compte les jours !!!
Bon vent aux voileux !
- 3. Daniel ROCHE Le 09/03/2021
Bonjour et merci pour vos précieux conseils.
J'ai confié le remontage de la partie électronique et treuil a un pro (PG à Pierrelatte pour ceux qui connaissent) et il a monté un treuil RMG précisément !
Deux accus montés également, un pour la propulsion moteur et un pour les voiles et la radio.
Je vais le récupérer après demain, j'ai carrément hâte !!!
J'avais tellement envie de ce magnifique voilier depuis plus de 15 ans !
Je reviendrai vous donner mes premières impressions.
Salutations amicales
- 4. MONDY jean louis Le 20/02/2021
Bonjour
reponse a dan pour son probleme de treuil
Posesseur aussi d un atlantis avec en plus le genois a enrouleur j ai adpte le classique australien R M G un pour les voiles et un pour le genois
PLUS DE SOUCIS et un choix de poulies diverses important
Pr contre le truc c est METTRE RESSORTS DE TENSIONS sur les poulies du circuit d ecoute
sinon sa saute a tout les coups
la commande en australie aucun probleme livre en 15 jours !!
et en plus un sav en france
en esperant t avoir depanne
- 5. MONDY jean louis Le 20/02/2021
reponse a dan
bienvenue au club des atlantisophiles
J en ai un aussi avec en plus l option genois a enrouleur
pas evident a manipuler au depart ( voie lineaire indispensable )
mais quand on a compris le truc de le laisser un peu a contre lors virement de bord ca vire sur la longueur du bateau
par contre pour les treuils adopter le rmg plus de souci de course ni de puissance

bonnes nav
- 6. Dan Le 11/02/2021
Bonjour à tous et un petit signe amical aux amateurs de vieux gréements !
J’ai récupéré un Atlantis qui avait été monté pour l’exposition et qui est resté dans une vitrine pendant 15 ans. Je suis en train de l’équiper complètement sur la partie RC et j’ai bien galèré pour trouver un treuil assez puissant. Plus de Regatta neuf et quasiment pas d’occasion.
Galère aussi pour le gréement car il avait été monté pour l’expo statique donc aucun point d’écoute et de drisses n’était à la bonne place.
Les voiles sont un peu défraîchies (jaunies) mais en bon état. Je les changerai sûrement l’année prochaine.
Belles navigations aux inconditionnels de ce très beau bateau !
- 7. Martin Le 16/01/2021
bonjour a tous,

pouvez vous me dire si il est possible de remplacer les voiles de mon voiliers atlantis que j'ai depuis 1999 acheté neuf car il sont piqué par le moisie, et les remplacées par des voiles tissus; encore beaucoup de boulot dessus , je n'ai effectuer qu'une seule navigation en 20 manque de temps et voiliers en attente depuis .

quel tissus grammage toute info serait les bien venu;

merci pour votre retour.

stephane
- - Gérald HautierLe 16/01/2021
  Bonjour En réponse à votre demande permettez mois en préambule une remarque. Avant de fabriquer de nouvelles voiles, peut être serait il important de vous demander pourquoi les vôtre sont moisies et ceci afin de ne pas renouveler ce que l'on pourrait considérer comme une erreur de stockage. Il est donc tout à fait possible de fabriquer une nouvelle voilure, pour autant bien entendu que vous consentiez à y consacrer le temps nécessaire. Le tissus sera soit du Nylon soit du Darcon et d'un grammage de 100 à 120 gr. Vous trouverez du tissu à voile chez /www.cap-maquettes.com par exemple ou autre magasin de modélisme spécialisé. Avec mes cordiales salutations Gégé
- 8. mondy jean louis Le 28/04/2020
bonjour aux ATLANTISFANA
moi aussi j en ai une et FULL OPTIONS moteur retractable et surtout genois !!
sur l eau c est pas tres evident a maitriser quand on connait pas l astuce mais tres classe le truc c est de le laisser un peu a contre et ca passe tout seul au niveau des barres de fleches autre truc mettre petits tuyaux plastiques sur hauban deu mat de misaine pour eviter accrochages du chariot de genois
les goelettes suis fana !! deux en etat et une troisieme en plans deniche aux states
( le confinement donne temps pour recherches )
- 9. herve Le 22/04/2020
Bonjour , la restauration de mon atlantis avance bien , pour le lest j'ai opter pour une solution radicale , pas envie de me casser le dos pour le transport et la mise a l'eau : je l'ai coupé en 4 , deux petits morceaux qui resterons a demeure ( avant et arrière ) et deux gros morceaux amovibles avec sangle de manipulation .

a bientot pour la navigation

herve de montbeliard
- 10. mondy jean louis Le 18/04/2020
bonjour gege
activitees au point mort en france en ce moment cause CORONAVIRUS !!!
on navigue sur la toile
de bonne navigations avec mon atlantis et le genois quand on maitrise ca marche super
comme je disais dans un post precedent faut le laisser un peu a contre pour le faire passer et en plus il aide le bateau a passer le lit du vent
hate de retrouver les navigations

viens de recuperer un EC12 americain la aussi que du bonheur et en plus pas courant 3 en france !!! inutile de te dire que sur plan d eau il est regarde

on le voit sur you tube

a bientot j espere
- 11. Sauvage jlic Le 04/01/2020
Bonjour gege j ai construit l atlantis
- 12. alain lerminiaux Le 24/08/2019
bonjour, gégé j' ai acheté un atlantis d occasion mais il et complet a part que je n' ai pas le lest et oui donc je galère pour en trouvé un pourriez-vous me donné un conseil pour trouvé cette pièce indispensable merci cordialement.
- - Gérald HautierLe 24/08/2019
  Bonjour. Le lest tout comme le voilier Atlantis sont des pièces rares et difficiles à trouver. Par contre, en lieu et place du lest en fonte proposé par Robbe avec le kit, ( lest de 11 kilos ) il est très facile de remplacer celui ci par du plomb. Grenaille de plomb immobilisée par de la résine coulée par dessus. Il est aussi possible de réaliser un moule en utilisant une forme en plâtre préalablement coulée à l'intérieur de la coque en prenant soin bien entendu de garnir l'intérieur de la coque d'un film plastique pour faciliter le démoulage. Cette forme en plâtre peut ensuite servir de master pour réaliser le moule dans lequel sera coulé le plomb.. Meilleures salutations Gégé.
- 13. vialle bernard Le 08/06/2019
bonjour,
merci de votre réponse. Je vous signale que je pratique le modélisme naval depuis 30 ans et que j'avais espéré que vous auriez gardé la notice de montage de l'atlantis. Mais je suis prêt à vous payer les copies de celle-ci . CDT
- 14. vialle bernard Le 02/06/2019
bonjour, ayant hérité de la coque de l'atlantis, je serai ravi de trouver les plans de celui-ci. Ou pourrai-je trouver les mats et tout l'accastillage?
En vous remerciant, CDT, VB
- - Gérald HautierLe 02/06/2019
  Bonjour Hériter d'une coque est une bonne chose, par contre il faut pouvoir assumer la construction complète du voilier et ceci est une autre histoire. Il n'y à en effet pas de plans en tant que tel,car Robbe ne souhaitait pas que l'on reproduise facilement son voilier. Il existait des vues 3 D et une notice de montage. Pour l'accastillage, il faut le réaliser sois même car Robbe à cessé depuis belle lurette la production de ce voilier. Les mât profilés en aluminium se trouvent par contre chez CAP Maquette. A cette adresse vous trouverez également de l'accastillage. Salutations Gégé
- 15. MONDY jean louis Le 11/11/2016
ANTARES un kit sublime !! j en ai un en attente
pour le moment je fini des bricoles qui s accumulent
et en avant nouveau chantier
pas donne mais tres complet au club hippocampe cergy 95 sont reste admiratifs devant le kit
bon courage
- 16. ARNOLD Le 01/11/2016
Bonjour Gégé,
Je prévoie la construction d' "Antares" de chez Krick j’anticipe bien sur mais j'y verrais bien des personnages et je trouve que l'équipage de ton Atlantis sont particulièrement intéressants. J'ai beaucoup fais de recherche sur le net et "nada" peux tu me dire vers ou chercher.
Cordialement et bon vent
- - Gérald HautierLe 01/11/2016
  Salut Arnold Ton Antares sera au 1/20 ème, tout comme l'Atlantis C'est toujours la croix et la bannière pour trouver des personnages à la bonne échelle, et ceux que tu vois sur mon modèle m'ont été gracieusement offert par un ami qui en avait quelques uns en surplus dans son stock. Se sont des personnages de la marque Tamiya qui sont assez difficiles à trouver. Toutefois, à force de chercher sur le net, je ne doute pas que tu vas finir par trouver ton bonheur. Salutations amicales GéGé
- 17. mondy jean louis Le 03/07/2016
deja recenser tous ceux qui veullent ??
appel au peuple ??
- 18. mondy jean louis Le 02/07/2016
ne pourrais t on pas faire un club un forum dedie aux posesseurs de ce superbe bateau et aussi ouvert aux posesseurs de goelettes ?? il y en a un au usa
j ai deux goelettes a whishbone ,
- - Gérald HautierLe 02/07/2016
  Et pourquoi pas ? Y à plus qu'a !!!! ;)
- 19. mondy jean louis Le 05/06/2016
ca y est tout est fini tout marche !! trouve systeme pour avoir deux batteries 3000 milli une de chaque cote donc super autonomie mais notre plan d eau a double de surface et le ponton est une ile flotante !! cause innondations !!
bottes de peche obligatoires plus les souci d essence en france !! galere !! ras le bol des greves !!
hate de la faire naviguer en principe prevu en principe le 19 juin a luisant rencontre amicale inter clubs
bonne soiree
- 20. mondy jean louis Le 19/05/2016
peus etre directement chez robbe ??
ont bien deniches des donnees quelque part !!
- 21. MONDY jean louis Le 18/05/2016
tout a fait d accord avec toi heureusement au club on a un specialiste de la radio ( ingenieur dans la societe qui diffuse sur satellite pour canal sat installe les paraboles pour le jo par exemple donc un expert) m a regle le probleme en 5mn !!
et montre comment faire
samedi attaque cablage et reglage
aurais tu des details sur l histoire de la vraie atlantis ??
cherche sur internet rien trouve du tout !!!!
la goelette super grement que tabarly avait ressortit en compet sur pen duick ii et surtout le penduick III
au grand dam des anglais !!!!!
eu l occasion de voir pen duick le 1 a l herbaudiere a noirmoutier !! juste a cote de mon modeste kelt 760
un bete magnifique

bonne soiree
- - Gérald HautierLe 19/05/2016
  Salut Jean Louis. Rien trouvé non plus sur le Goelette Atlantis. Dommage !
- 22. MONDY jean louis Le 17/05/2016
apres pas mal de recherche pour parametrer voies tout ou rien sur ma radio ( grr les modes d emploi pas clairs!!) on approche de la mise a l eau de la bestiole !!
une bonne revision avant pour en percer les secrets a l atelier au sec plus prudent !!
ca approche
te tient au courant
- - Gérald HautierLe 17/05/2016
  Les modes d'emplois, souvent traduits d'une autre langue que le français, sont souvent une véritable foutaise !!
- 23. MONDY jean louis Le 10/04/2016
au plan d eau a cergy ancienne sabliere les abords sont pas top heureusement on a ponton
vu et essaye genois ca semble pas mal marcher !
faut anticiper virements de bord et le laisser un peu a contre lors passage " lit du vent" comme en grandeur d ailleur
je fais aussi de la voile grandeur en vendee sur un kelt 760 deriveur leste habitable
- 24. mondy jean louis Le 08/04/2016
bonsoir
c y est la bebete est dans mon box de rangement !! en attente d un sejour en atelier au club pour examen complet installation et programmation emetteur au calme !!
tu a des conseils pour programmation genois ??
en pricipe pas de soucis car l ai vu naviguer et pilotee
mais diantre c est lourd a mettre a l eau !! 17 kg
vais me faire sangles pour mise a l eau plus aisee
- - Gérald HautierLe 08/04/2016
  Et bien mon cher Jean Louis, pourquoi crois-tu que j'ai construis un chariot de transport et de mise à l'eau ??? Pas de conseil à donner pour le Génois car jamais monté sur mon voilier et le seul que nous avions avec Génois au club vient d'être démonté car le système occasionnait plus de problèmes que de satisfactions !! Moralité 4 Atlantis au club, pas un seul avec Génois.
- 25. MONDY jean louis Le 07/04/2016
Demain ca y est je vais la chercher dns le 77
installation radio des que je peus ( semaine prochaine )
programmation radio ( ja i une spektrum DX10° )
et on va tester la bestiole sur plan d eau cergy
te donnerais nouvelles
deux goelettes a whishbone dans la flotte !! si je peus vais faire photo des bebetes ensembles sur l eau surtout qu elles sont grees exactement de la meme facon !!
a bientot
- - Gérald HautierLe 08/04/2016
  Félicitation pour cette acquisition et j'attends les photos promises avec intérêt Jean Louis. A bientôt. GéGé
- 26. Yann Le 05/04/2016
Mr Mondy pourriez vous me proposer quelques photos et explication sur le génois et son enrouleur par mail à cette adresse. ylgmac@free.fr
Merci d'avance. Amicalement
- 27. MONDY jean louis Le 05/04/2016
ca y est c est fait !!!
j ai maintenant DEUX !! goelettes a whishbone dans ma flotte
ca promet du boulot mais a deux goelettes si je trouve un skypper pour la petite ca va etre le top
vais la chercher vendredi
et elle a genois svp !!
bonne soiree
- 28. MONDY JEAN LOUIS Le 02/04/2016
bonsoir gege
moi aussi je vais sauter le pas avec atlantis !! demain je vais en essayer une et si concluant elle change de port d attache
en plus elle est equipee genois ( avec enrouleur svp) et de son moteur escamotable d origine
bientot si achat photos en mail
- - Gérald HautierLe 02/04/2016
  Salut Jean Louis Essayer une goélette Atlantis c'est l'adopter ! J'ai eu l'occasion de naviguer de concert avec un ami qui avait le génois sur la sienne et je n'ai pas trouvé une énorme différence au niveau navigation. Au niveau esthétique par contre c'est peut être plus plaisant. Pour ce qui concerne le moteur rétractable d'origine, je trouve que l'idée était bonne, par contre au niveau fiabilité la maison Robbe avait eu tellement de problèmes avec ce système qu'elle l'avait rapidement abandonné en proposant une installation beaucoup plus simple. Atlantis est une valeur sûre et navigue à merveille, ne laisse pas passer l'occasion, tu vas le regretter !!
- 29. FARGE Jean-Noël Le 03/09/2015
Bonjour,
A l'attention de CARDOT, je vends le mien alors si ça vous intéresse prenez contact avec moi par le site de l'A.M.T. ou par e-mail.
Par le site dans la section navale vous pourrez voir la documention photographique du montage.
Cordialement
- 30. cardot Le 11/07/2015
bonjour, je suis a la recherche du plan du voilier atlantis , en possedez vous un si oui serait il possible d'en avoir une copie,se voilier et vraiment magnifique sur l'eau et il capable de naviguer par petit et gros temps .
cordialement
- - Gérald HautierLe 11/07/2015
  Bonjour. Il n'existe pas de plans de ce voilier. Robbe vendait ce voilier en kit avec une coque thermo formée avec une notice de montage et des vues 3D pour l'assemblage des composants, mais pas de plan à l'échelle. Meilleures salutations GéGé
- 31. Rieben Daniel Le 27/11/2012

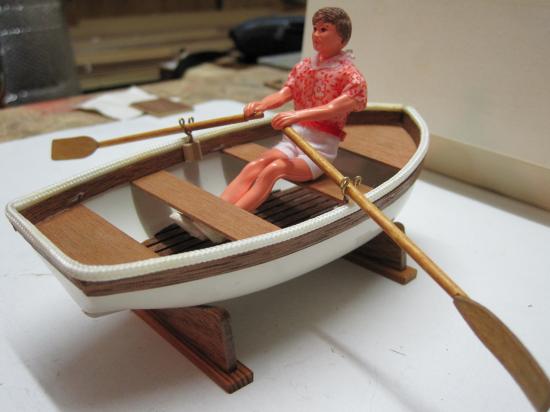

HéHé sait moi au fond de la classe ( celui qui fait pas de bruit ,mais qui écoute et observe ) : je dis que ce bâteau avec cette équipage il va avoir fière allure parce qu'un bâteau même télécommandé ce doit d'avoir au moins un barreur.
meilleurs salutations
- - Gérald HautierLe 27/11/2012
  Salut Daniel. Ahhh ! Cela fait plaisir de voire que l'on suit bien, même, et je dirais surtout au fond de la classe ;) Je suis certain que tu es satisfait et heureux de voire que ces petits personnages ne sont pas restés au fond d'un tiroir. Amitiés GéGé
- 32. serge Le 27/11/2012
Bonjour à tous,
Je viens de parcourir les commentaires sur cette page Gégé.
Je peux utilement aider les personnes en question sur leur demandes respective
Les personnages viennent trés vraissemblablement de la firme TAMYA.
Je pense qu'il s'agit du kit de mécanicien pour les "Formules 1".
- - Gérald HautierLe 27/11/2012
  Salut Serge Je confirme, car j'ai procédé à quelques recherches. C'est en effet des personnages Tamya. Il existe en effet une nouvelle série mécaniciens formule 1 ou les personnages sont habillés d'une combinaison de mécanicien. Les personnages utilisés pour l'Atlantis sont une réédition d'une ancienne série de mécanicien auto. Cette série est épuisée et ne se fait plus. Ce qui était bien dans cette ancienne série, c'est que les personnages sont en Shorts et Sweatshirts ce qui permet de les utiliser facilement sur un voilier. Merci encore pour ton aide, amitiés GéGé
- 33. Serge Le 27/11/2012
Bonjour à tous,
Je viens de parcourir les commentaires sur cette page Gégé.
Je peux utilement aider les personnes en question sur leur demandes respective
Les personnages viennent trés vraissemblablement de la firme TAMYA.
Je pense qu'il s'agit du kit de mécanicien pour les "Formules 1".
Pour ce qui est des peintures. J'utilise plusieurs marques assez bien:
Prince August, Game Color, Warhamer, Formula 3, etc
Toutes ces marques sont des Acryliques que j'applique avec de l'eau déminéralisée.
L'intéret de certaines marques est qu'ils ont dans leur game de couleurs des lavis qui sont trés utiles pour donner du relief et de la vie aux figurines.
La peinture des figurines est une chose qui peux devenir passionante part les résultats que l'on peut obtenir.
- 34. Mellier Le 27/11/2012
Bonsoir, pouvez vous m'indiquer ou trouvez des personnages en situation de posture par exemple conduisant une vedette ( antario 110 ) a cette echelle, je pense au 1/15?, merci RM
- - Gérald HautierLe 27/11/2012
  Bonjour Roland, CAP Maquettes ( http://www.cap-maquettes.com/ ) distribue des personnages en résine à différentes échelles ( 1/12 ème , 1/15 ème, 1/20 ème et qui peuvent certainement convenir. Ces personnages sont à assembler puis à vernir. Il est possible, moyennant quelques opérations chirurgicales ;) de donner à ces derniers des attitudes différentes ! Sur la page d'accueil du site aller sur la lettre P puis cliquer sur personnages. Amitiés GéGé
- 35. Yves Baraquin Le 05/11/2012
Bonjour Gégé,
Belle opération de maintenance. Je saurai m'en inspirer le moment venu. Quel est le nom du fabricants des personnages, si tu le connais.
Bien à toi. Yves
- 36. Yves Baraquin Le 05/11/2012
Bonjour Gégé.
Belle opération de maintenance. Je saurai m'en inspirer le moment venu. Peux-tu indiquer le nom du fabricant des personnages. Ce n'est pas toujours facile d'en trouver. Merci. Je suis sur le point de terminer le Créole Queen et t'enverrai des photos .
Bien à toi. Yves
- 37. Yves Baraquin Le 05/11/2012
Bonjour Gégé,
Belle opération de maintenance. je saurai en faire bon usage. Merci.
Peux-tu indiquer le nom du fabricant des personnages ? Comme tu le sais, ce n'est pas toujours facile à trouver.
Je suis sur le point de terminer le Créole Queen et t'enverrai quelques photos.
Bien à toi. Yves
- - Gérald HautierLe 05/11/2012
  Salut Yves Je ne connais malheureusement pas la provenance de ces personnages que l'on m'a gracieusement offert. Je vais toutefois essayer de me renseigner auprès du donateur et te donnerais réponse si j'ai l'information souhaitée Amitiés GéGé
- 38. Debauve Philibert Le 18/09/2012
bonjour je voudrait vous demander ou trouvée un enrouleur pour ma génois,car je suis en train de construire l'atlantis.et jai vue que vous avait mie un enrouleur a aimant merci de main formè.
- 39. leroux gerard Le 22/08/2012
belle contruction ayant fait moi meme l atllantis en1990 et l avoir bien vendu je voudrais le refaire mais il n ya pas le bois et le genoi fait plus popuvez vous me dire ou je pourrais me le procurer je vous remerci beaucoup pour votre aide en ce moment je fait la goelette valvidia mr leroux gerard ile de la reunion
- - Gérald HautierLe 23/08/2012
  Bonjour, Je ne comprends pas bien votre question ! "mais il n'y à pas le bois et le génois fait plus popuvez vous me dire ou je pourrais me la procurez" De quoi voulez vous parlez du bois ou du génois ? Que vous manque-t-il ? A bientôt GéGé
- 40. forban Le 30/10/2010
Cher ami modeliste
merci pour toutes ces belles photos ,videos et documentation, je suis un heureux proprietaire et monteur d'un Atlantis, toutes ces performances ne sont pas un vain mot. plusieurs fois je me suis fait des frayeurs mais la stabilité du bateau etait là
pourriez vous me donner une adresse mail afin de mieux nous connaitre et de vous faire parvenir quelques photos
Chez nous en Bretagne mon Atlantis à remporté une medaille d'argent en exposition statique

à tres bientot et encore félicitatios ainsi qu'à vos coequipiers "Atlantis"
- 41. Anne de Lynes Le 10/09/2010
Bravo pour votre site et vos réalisations. C'est magnifique.

Comment avez vous procédé pour peindre la coque? Quelle produits faut il utiliser?

D'avance merci pour votre réponse
- 42. GéGé Le 25/06/2010
Cher Monsieur Sauvage bonjour,

En réponse à votre demande je dirais que, comme résident Suisse, il m'est difficile de vous indiquer le magasin le moins cher sur France.

Un bon magasin de modélisme qui vend à grande échelle aura forcément des prix attractifs mais le plus proche de votre domicile en négociant un peu le prix et si vous êtes bon client vous fera certainement une remise.

Vous avez également la possibilité de chercher sur internet ( e-bay ) par exemple si vous trouvez un kit ou ce voilier terminé à vendre d'occasion.

C'est ce que j'ai fait !

Meilleures salutations. GéGé
- 43. sauvage jluc Le 22/06/2010
bonjour je recherche a acheter ou a contruire atlantis quel magasin le moi cher un kit completse trouve ou pas merci
- 44. GéGé Le 15/06/2010
Salut Alain

J'ai reçu tes photos merci. Magnifique ! En plus je vois que tu as opté pour la version avec Génois !
Je me réjouis de savoir ce que tu penses de cette option.
Lac de bret pour la navigation ! C'est le plus près des Cullayes en effet mais on me dit que les pêcheurs ne sont pas commodes et n'aiment pas forcément la présence des modélistes ! Celà est-il vrai ?
Et si l'on se retrouvait avec mon ami Roger Varidel ? Trois Atlantis en navigation qui dit mieux ??
A une prochaine et continue à me donner de tes nouvelles GéGé
Meilleures salutations GéGé
- 45. gianini alain Le 14/06/2010
bonjour monsieur Gege
je suis modeliste depuis 50ans et je viens de finir la bete Atlantis je voudrais vous faire parvenir quelques photos de cette goelette pourriez-vous me faire parvenir votre E-mail je vous en remercie d avance

mes salutations les plus respectueuses

alain
- 46. GéGé Le 05/05/2010
Lorsque l'on colle les lames en pin sur le pont il faut travailler avec soin et éviter les débordement de colle. Le mieux est encore d'utiliser de la cyano lente qui permet de travailler rapidement et proprement. Cette colle convient particulièrement bien pour coller les lames en pin sur la base en Plura. Attention à obtenir des lames bien jointives. Il faut ensuite au préalable bien poncer le tout avant d'appliquer un verni. Je ne suis pas sur que de vouloir teinter couleur chêne des lames en pin soit une bonne idée. Un verni transparent mat appliqué fortement dilué pour les deux premières couches, puis 3 à 4 couches non diluées sont à mon avis une solution fiable et durable dans le temps. Il est possible également comme l'indique la notice de simplement cirer le pont à la cire à bois.
D'autres solutions sont possibles, il faut simplement avoir la sagesse de les tester au préalable sur un petit échatillon avant de les appliquer à sa construction.
Amicales salutations GéGé
- 47. Real terrault Le 04/05/2010
Salut

jai teint le pont de latlantis couleur chene mais la colle ca a celler le bois donc le pont est ressortie pleis de spot blanc je pense refaire le pont avec des lattes de balsa. quen pense tu? pour corriger le tout eje pense tout simplement le vernir.

LE RIVET FILLETER LA PIECE 10-2 INTROUVABBLE DANS LE KIT pour le crochet avaqnt

Voir plus de commentaires

Ajouter un commentaire

Nom

E-mail

Site Internet

Message

Aperçu

Anti-spam
