Pilatus B4 ( Royal Model )

10628209 10203598773783009 7838117344467149040 n



La conception de ce planeur remonte aux années 1960, lorsque l'entreprise Firma Rheintalwerke G. Basten (origine du «B» dans la désignation du planeur) a fabriqué les deux premiers prototypes. Les concepteurs sont Manfred Herbst et Rudolf Küppers. Le vol du premier prototype a eu lieu le 7 Novembre 1966. Cependant, aucune production en série n'a commencé.

En 1972 la firme Pilatus à Stans en Suisse à racheté la licence de fabrication du B4 et l'a rebaptisé B4-PC11.  Au printemps de la même année le premier exemplaire de production immatriculé HB-1100 à effectué son premier vol.

Un total de 322 Pilatus B4-PC11 toutes versions confondues ont été construits en Suisse par la firme Pilatus, avant que celle-ci ne revende la licence à la firme japonaise Nippi Aircraft qui n'a construit que 13 exemplaires en tout et pour tout y conpris une version bi-place Nippi B4-T. La production japonaise est donc un flop total !

En 1994 EWMS Technomanagment achète les droits pour produire et assurer le service après vente de ce planeur. Cette société est donc spécialisée dans l'entretien et remise à niveau de ce planeur légendaire et elle produit également une version motorisée.

Avec son envergure de 15 mètres, ce planeur fait donc partie de la classe des 15 mètres. Il à une surface ailaire de 14m2 et un poid à vide de 320 kilos. Sa structure est entièrement métallique.

La maquette.

Après avoir réalisé une maquette à l'échelle 1/4 que vous pouvez retrouver en cliquant sur ce lien ( Pliatus B4 échelle 1/4 ) j'ai décidé de réaliser une deuxième maquette à l'échelle 1/5 cette fois

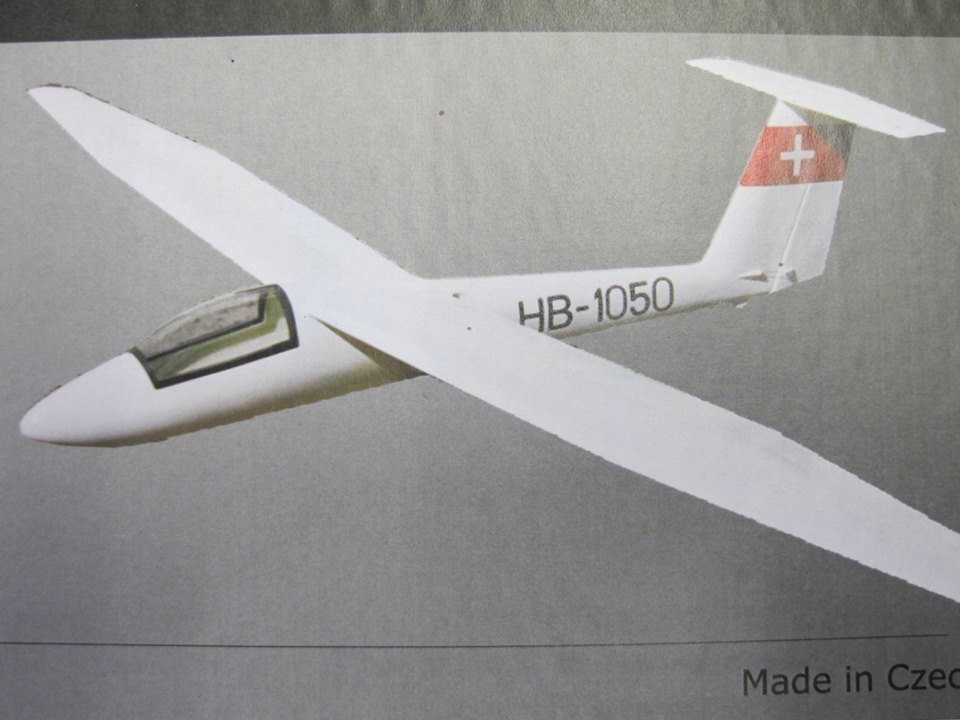

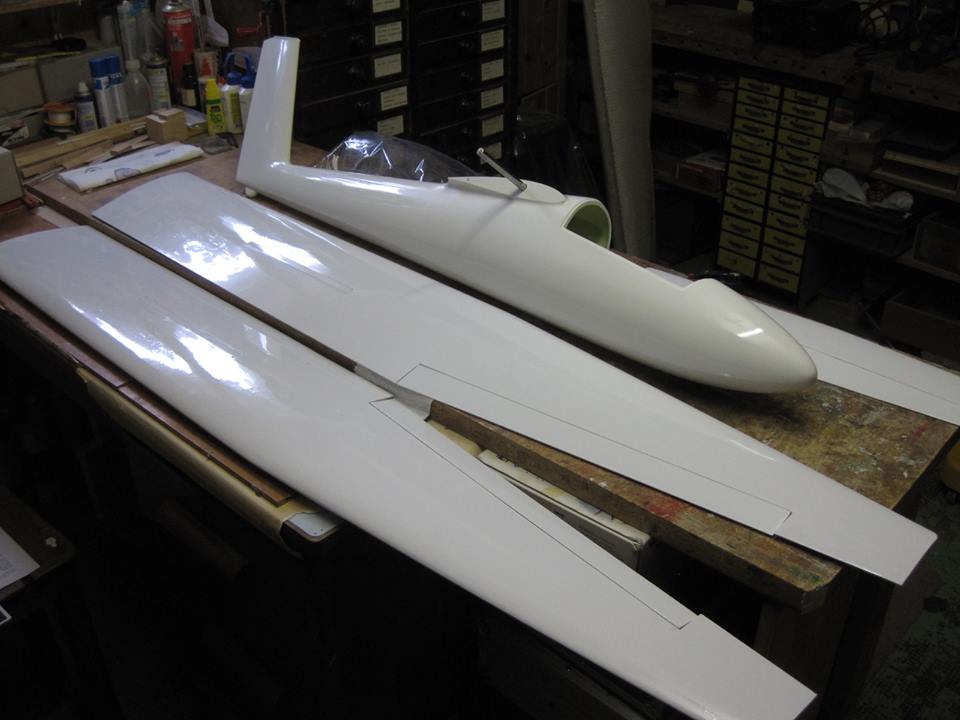

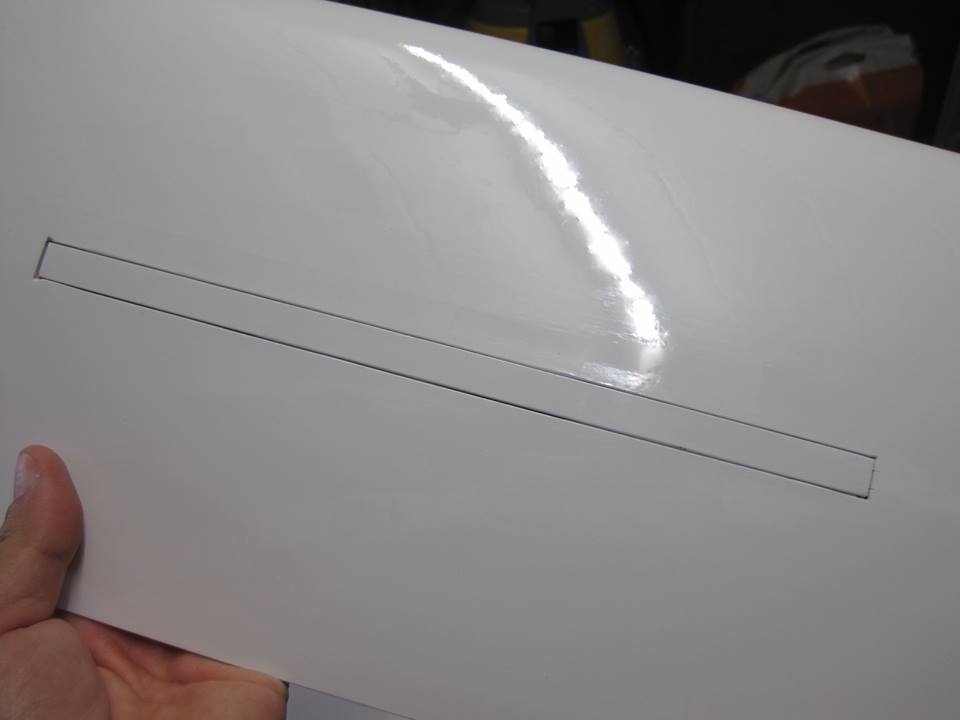

Mon choix c'est donc porté sur la fourniture disponible chez Royal-Model, à savoir un fuselage en fibre de verre reccouvert d'un gel-coat blanc, avec une dérive également en fibre. Une paire d'ailes en structure balsa coffrées et renforcée en fibre de carbone avec un stabilo de la même conception. Le tout est recouvert d'Oracover blanc. A noter que les aérofreins à lames sont déjà installés et que les emplacements pour les servos de commande des ailerons et des AF sont préparés.

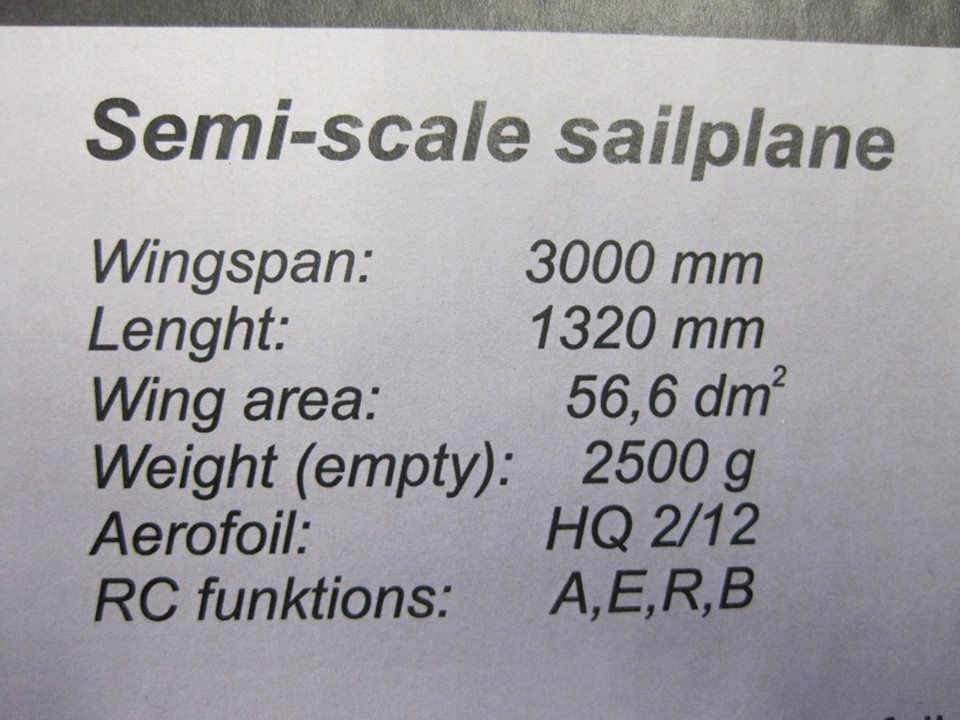

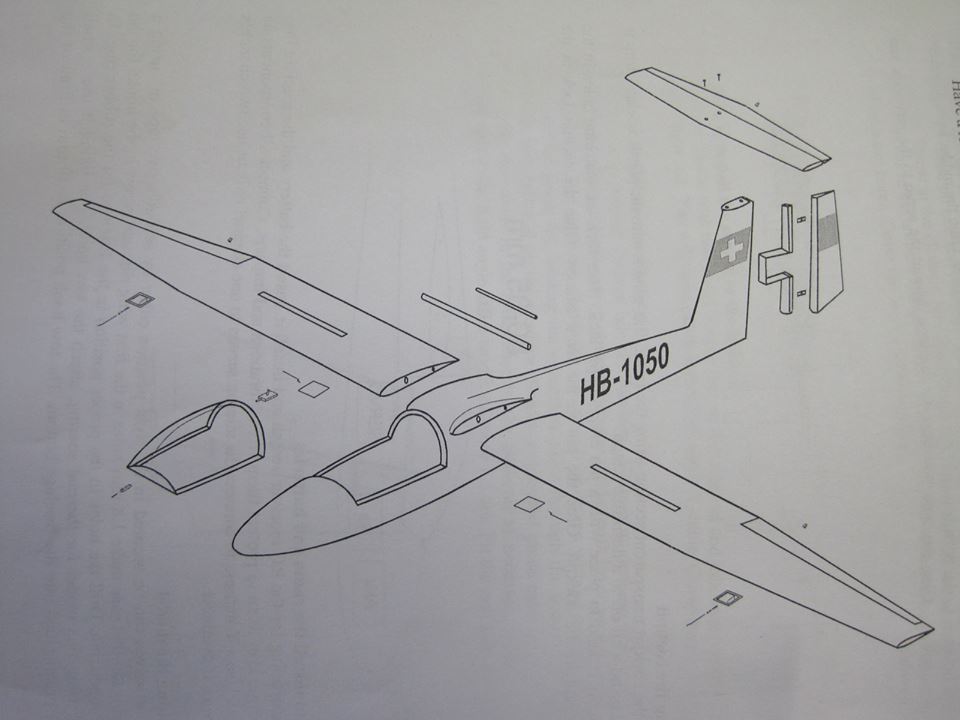

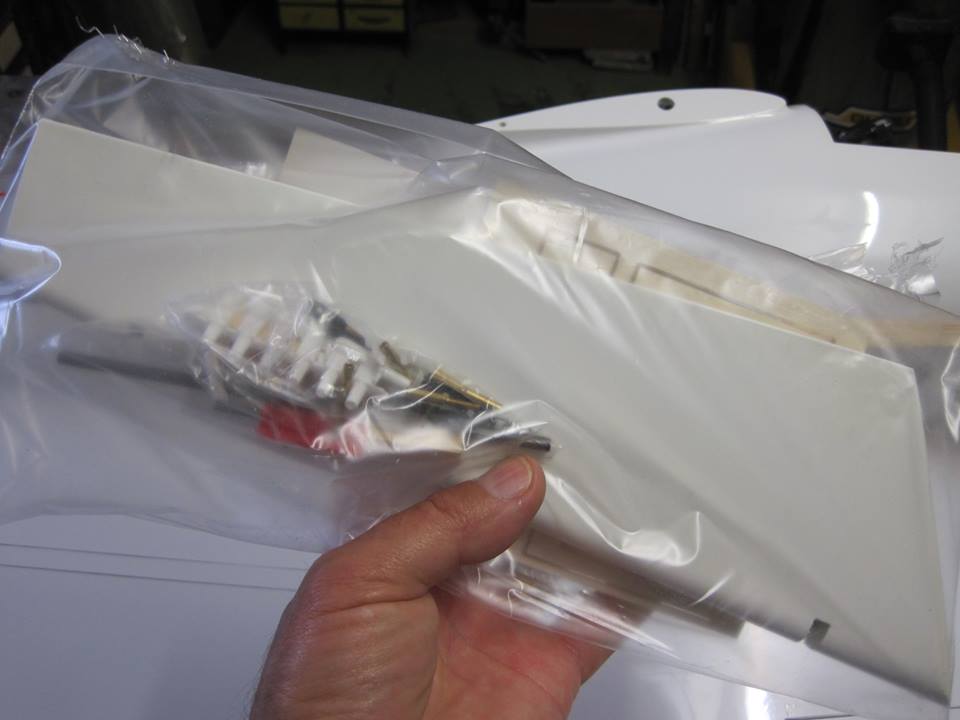

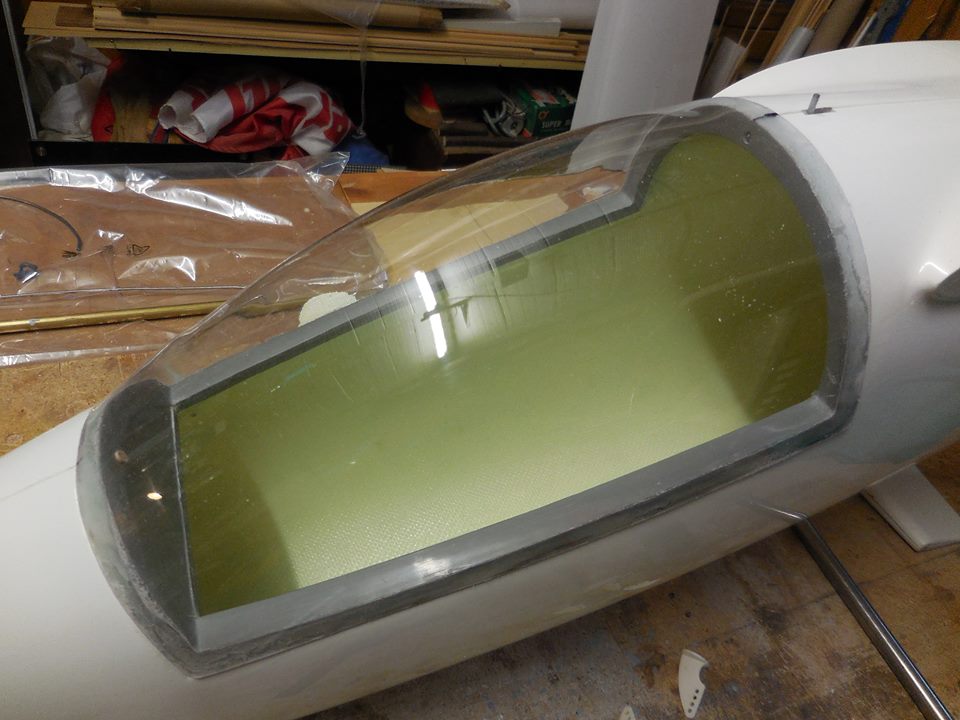

fourniture de base fourniture de base Aérofreins posés Caractéristiques maquette Plan d'assemblage Ajustage et collage verrière Le modèle terminé

Loin d'être un prêt à voler et nécessitant tout de même pas mal de travail pour teminer le modèle prêt au vol, cette fourniture de très bonne facture permet de raccourcir considérablement le temps de construction.

La construction ( Assemblage )

Avant de débuter celle-ci, je décide de transformer cette version en une verion motorisée avec un moteur Brushless dans le nez du planeur et une hélice repliable en prise directe sur ce moteur. Cette modification doit me permette de pouvoir voler dans toutes les conditions, à savoir en plaine lorsqu'il n'y à pas de remorqueur pour la mise en altitude, et à la pente lorsque les conditions sont limites et que le palneur à des risques de " partir au trou ".

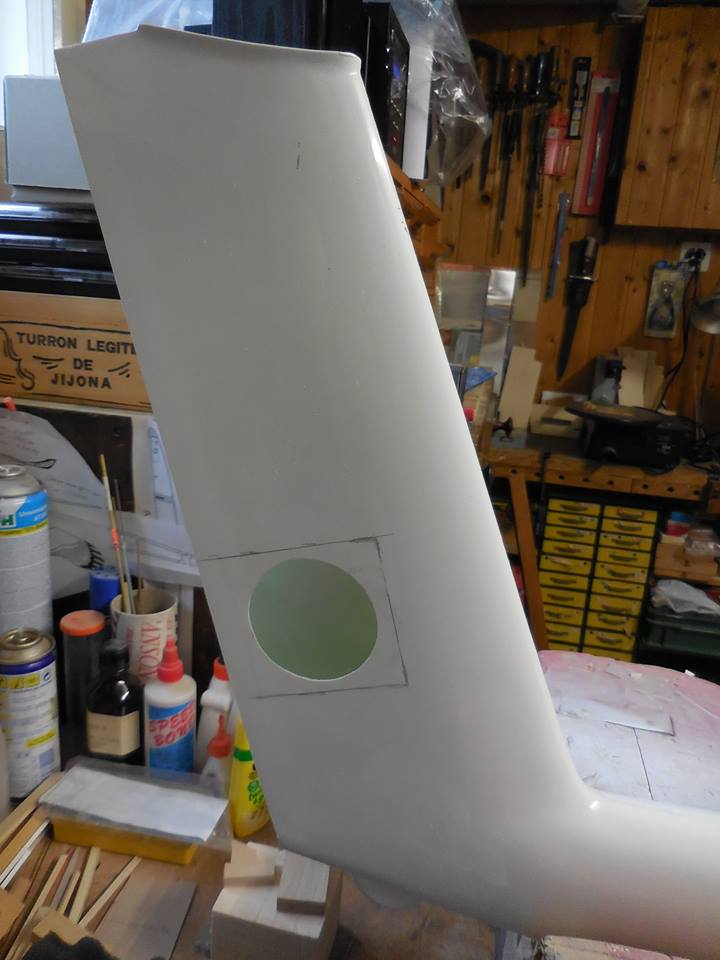

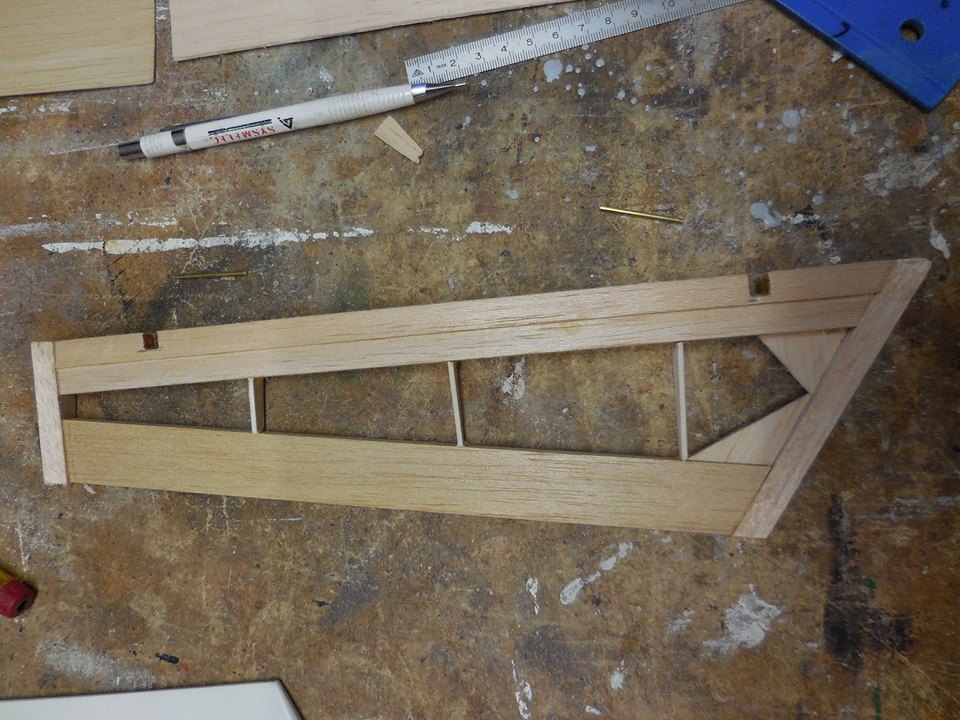

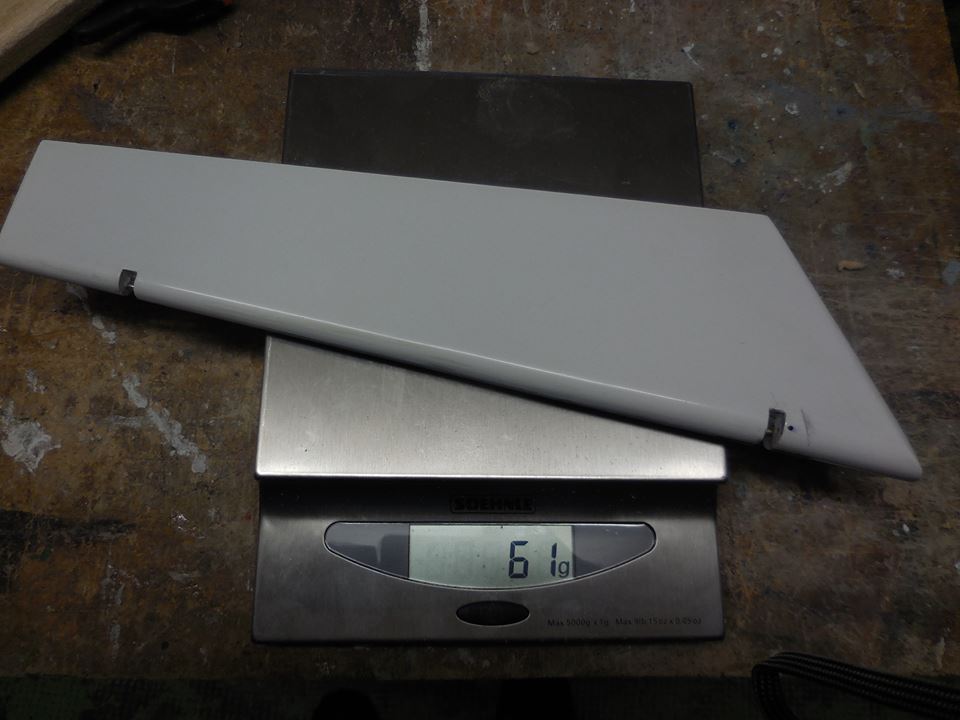

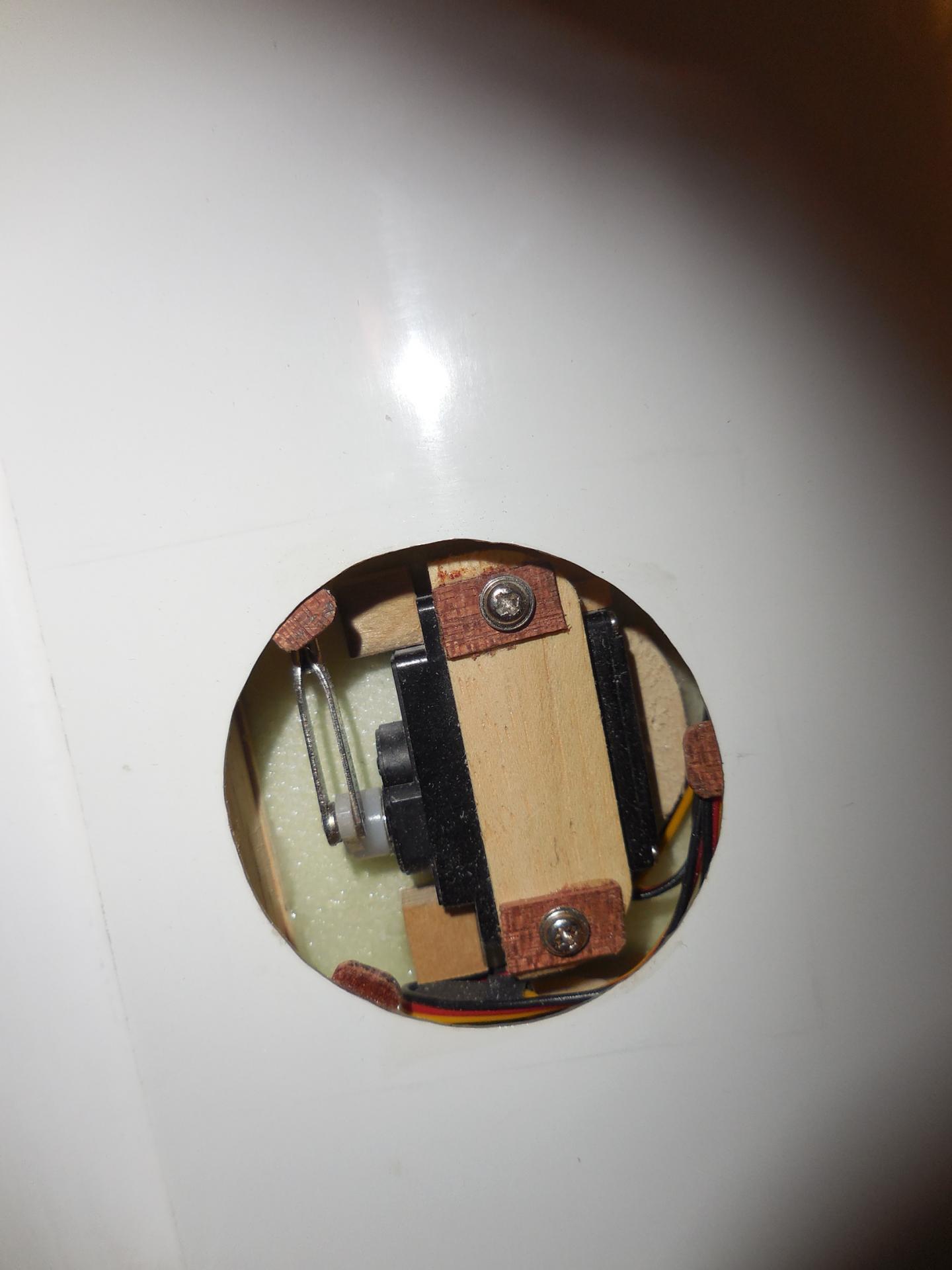

Une rapide analyse de la situation et et de la répartition des masses pour l'équillibrage du planeur montre que le poids nécessaire à l'avant est assez élevé, ce qui me conforte dans l'idée de remplacer une bonne partie de celui-ci par un moteur et des accus. Toutefois, il me semble judicieux de remplacer la partie mobile de la dérive d'origine, beaucoup trop lourde, par une dérive en structure, construite à l'ancienne, afin d'allèger un maximum l'arrière du planeur. Le sabilo lui à un poids raisonnable, ce qui ne nécessite pas de revoire sa conception. La commande de la gouverne de profondeur sur le stabilo se fera par l'intermédiaire d'un servo fixé dans la dérive. Une petite trappe de visite réalisée dans cette dérive permettra d'accèder facilement à ce servo si nécessaire. La commande du plan mobile de la dérive ( direction ) se fera par l'intermédiaire d'un cable aller retour relié à un servo situé à hauteur de la verrière.

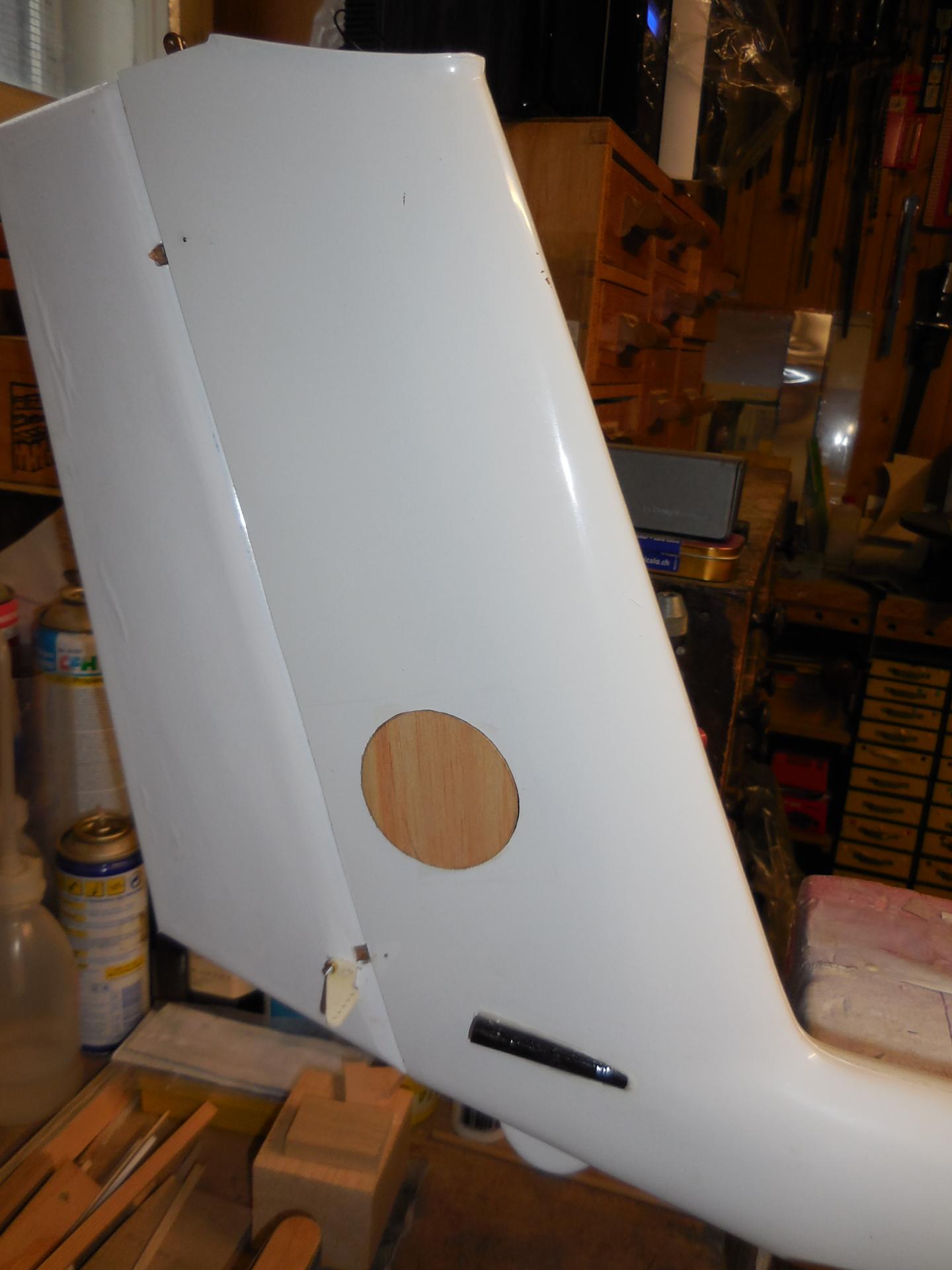

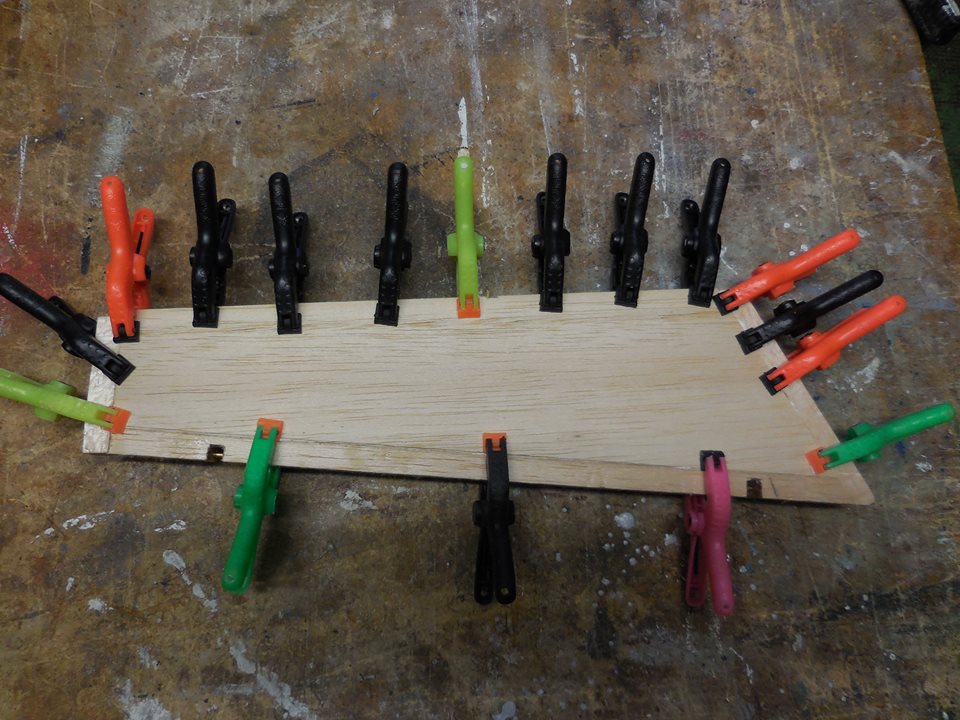

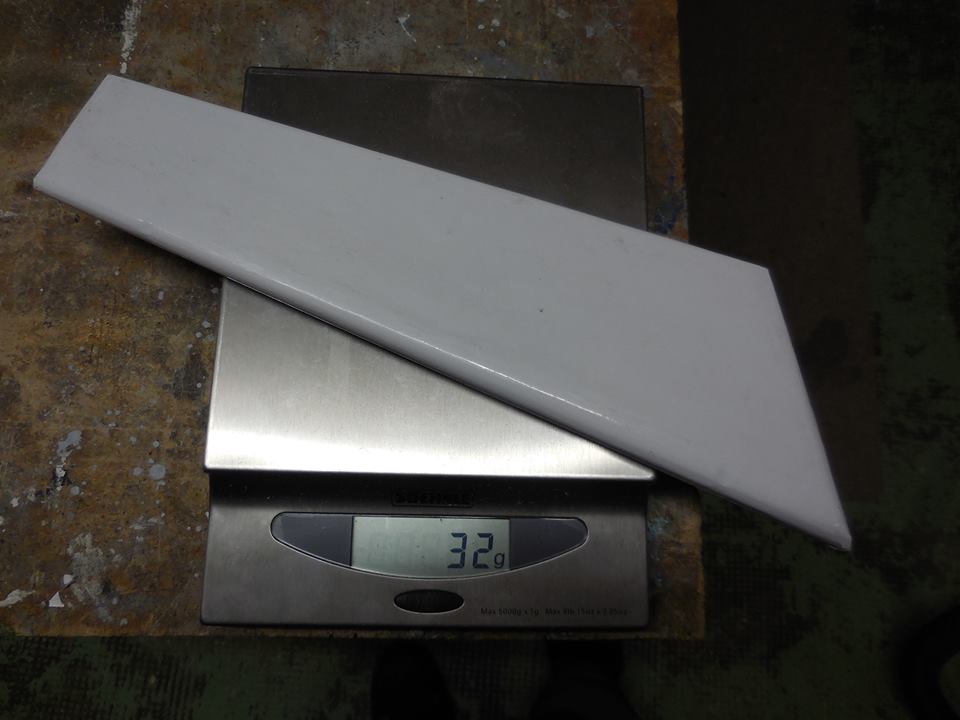

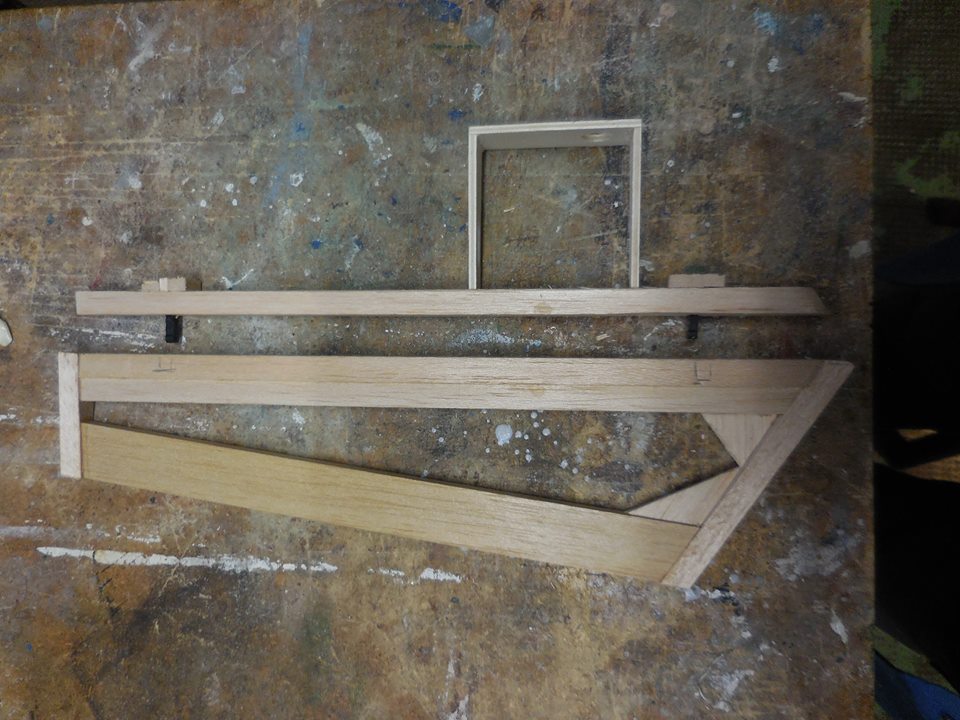

La direction d'origine en fibre Réalisation d'une dérive en balsa Dérive balsa coffrage dérive bals Nouvelle dérive balsa Trappe de visite Servo de profondeur Commande profondeur Dscn0129

Aucun renforts de prévus à l'intérieur du fuselage ! De deux choses l'une, ou bien Royal-Model estime que ces derniers sont inutiles et superflus ou bien il laisse libre cours à chacun de les créer à sa guise. Aucune explication ni aucun shéma ou plan n'est prévu par Royal-Model et je me dis qu'un débutant sera d'entrée placé devant un réel problème.

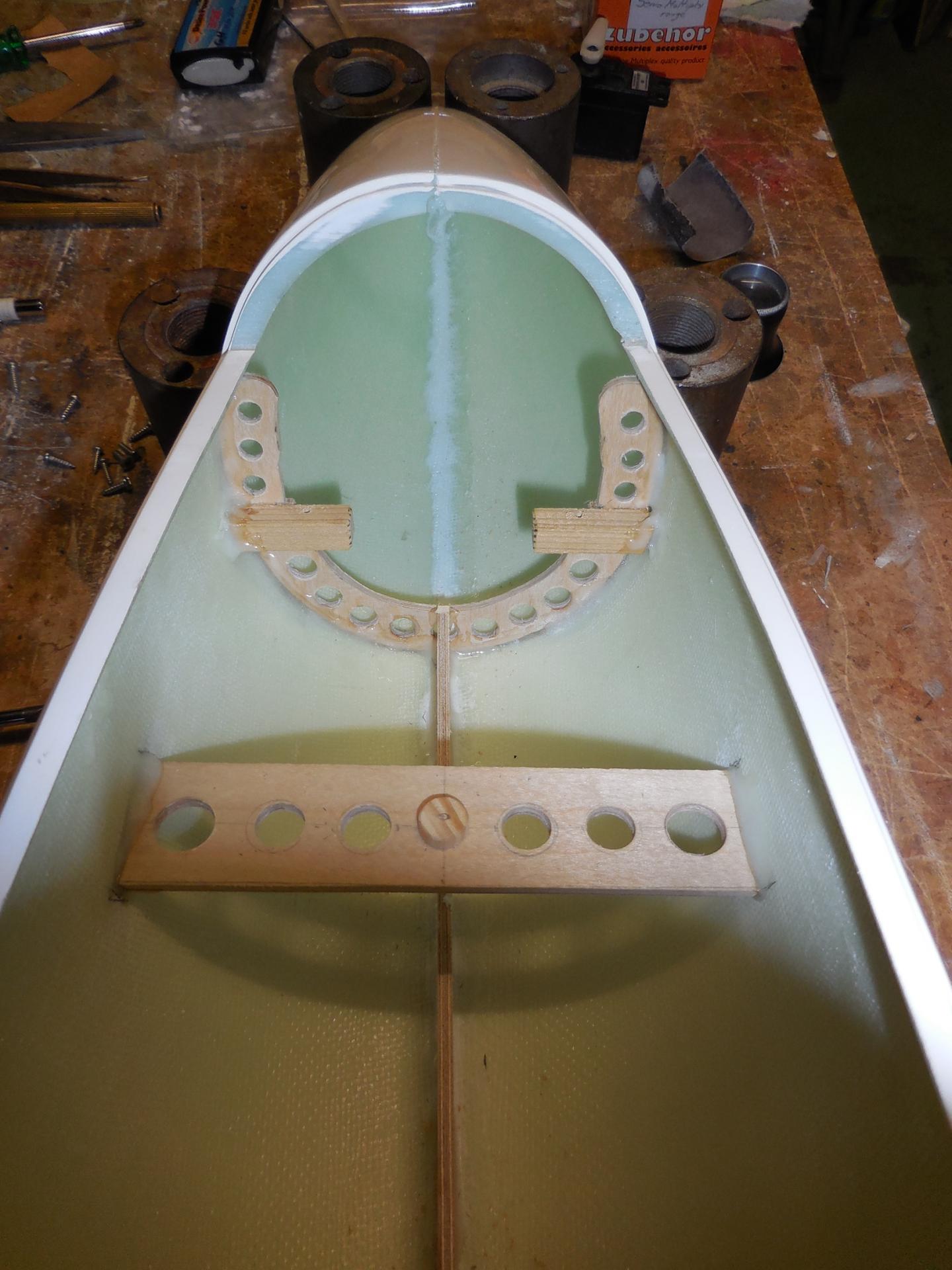

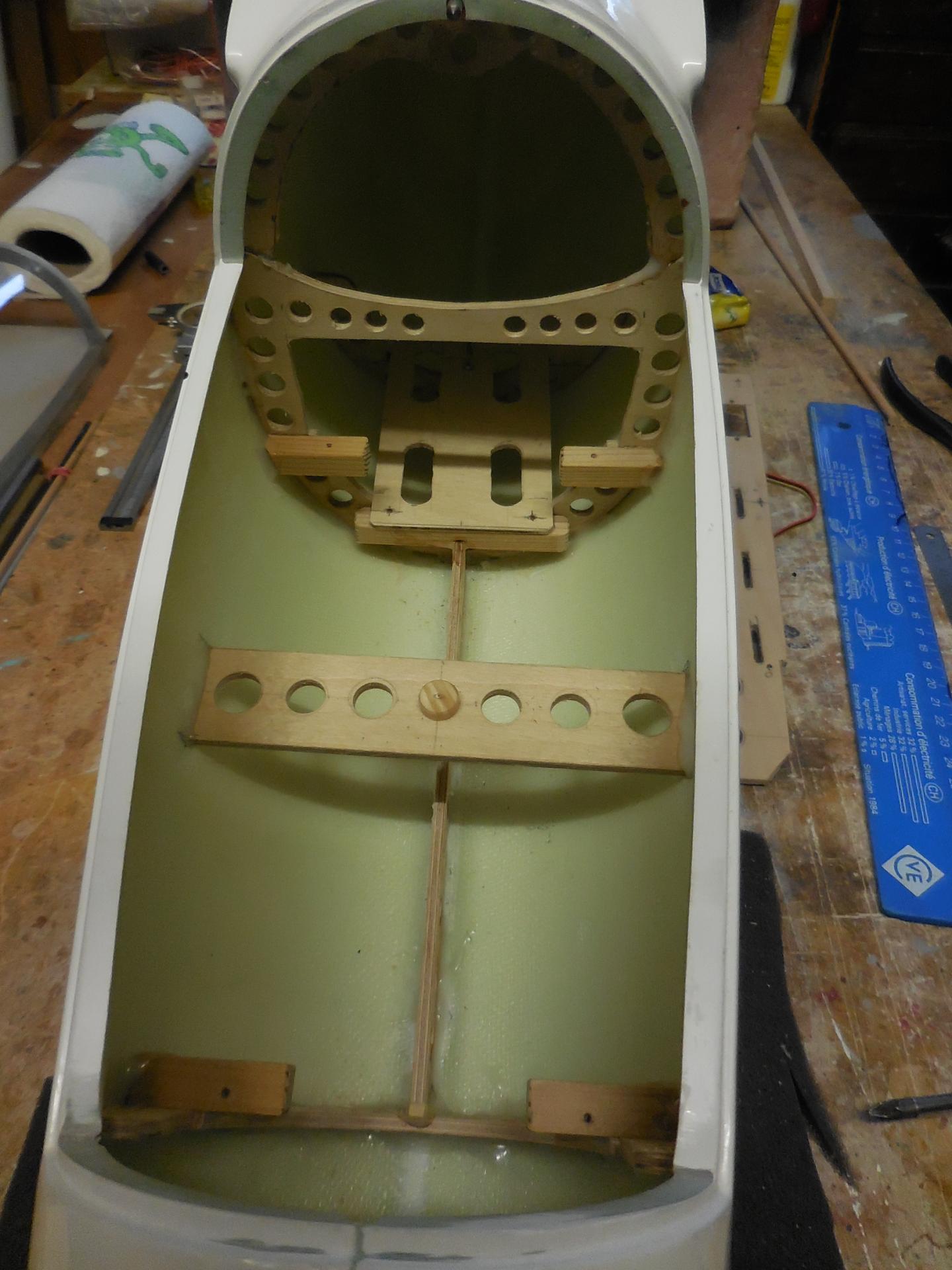

Je réalise et colle donc les quelques renforts qui me semblent indispensables pour assurer la pérénité du model. Je renonce d'emblée à réaliser le train fixe que je pourais placer sur ce model, de manière à gagner du poids ce qui, dans cette version électrique,est primordial pour assurer un bon raport poids / puissance.

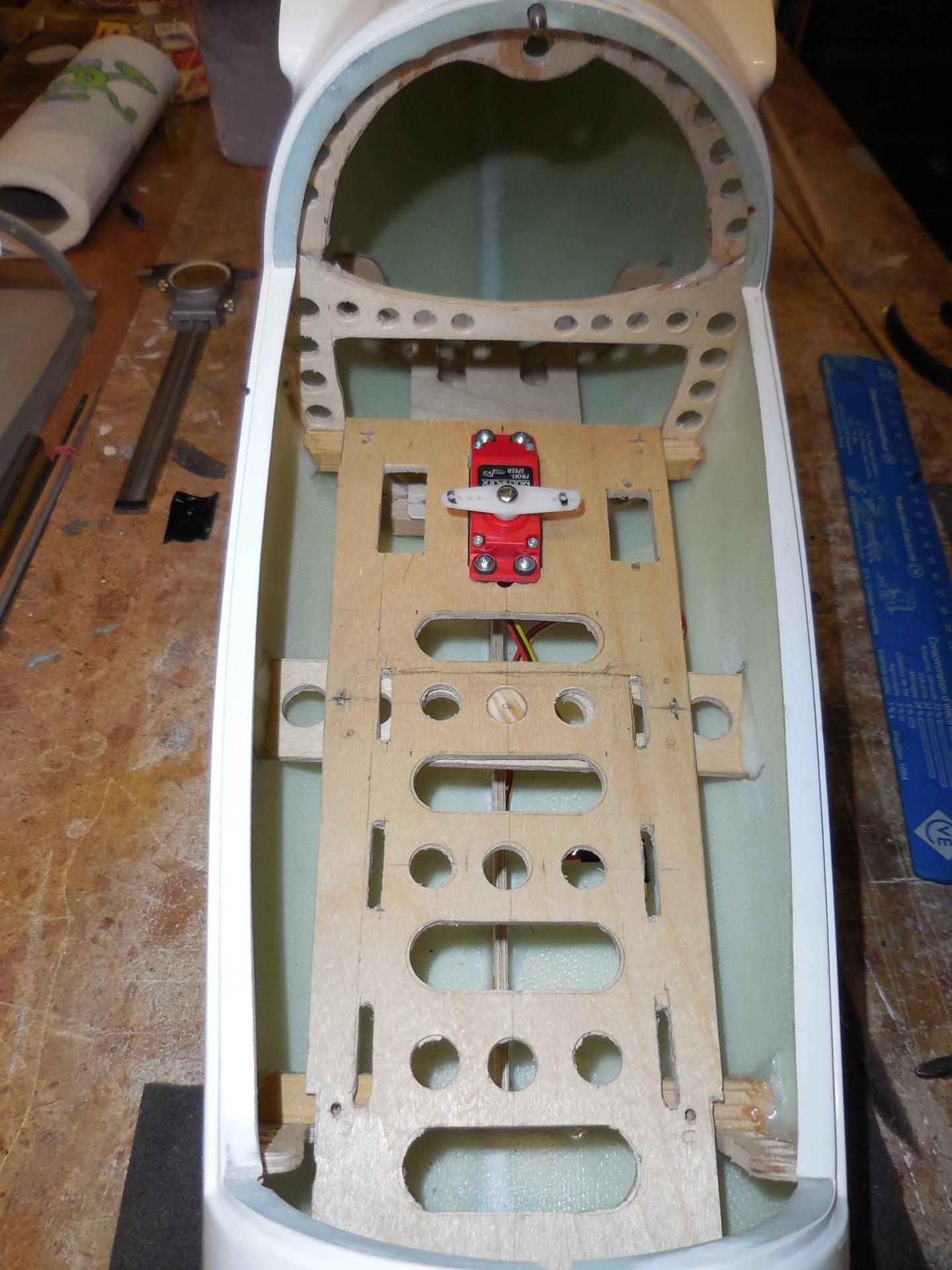

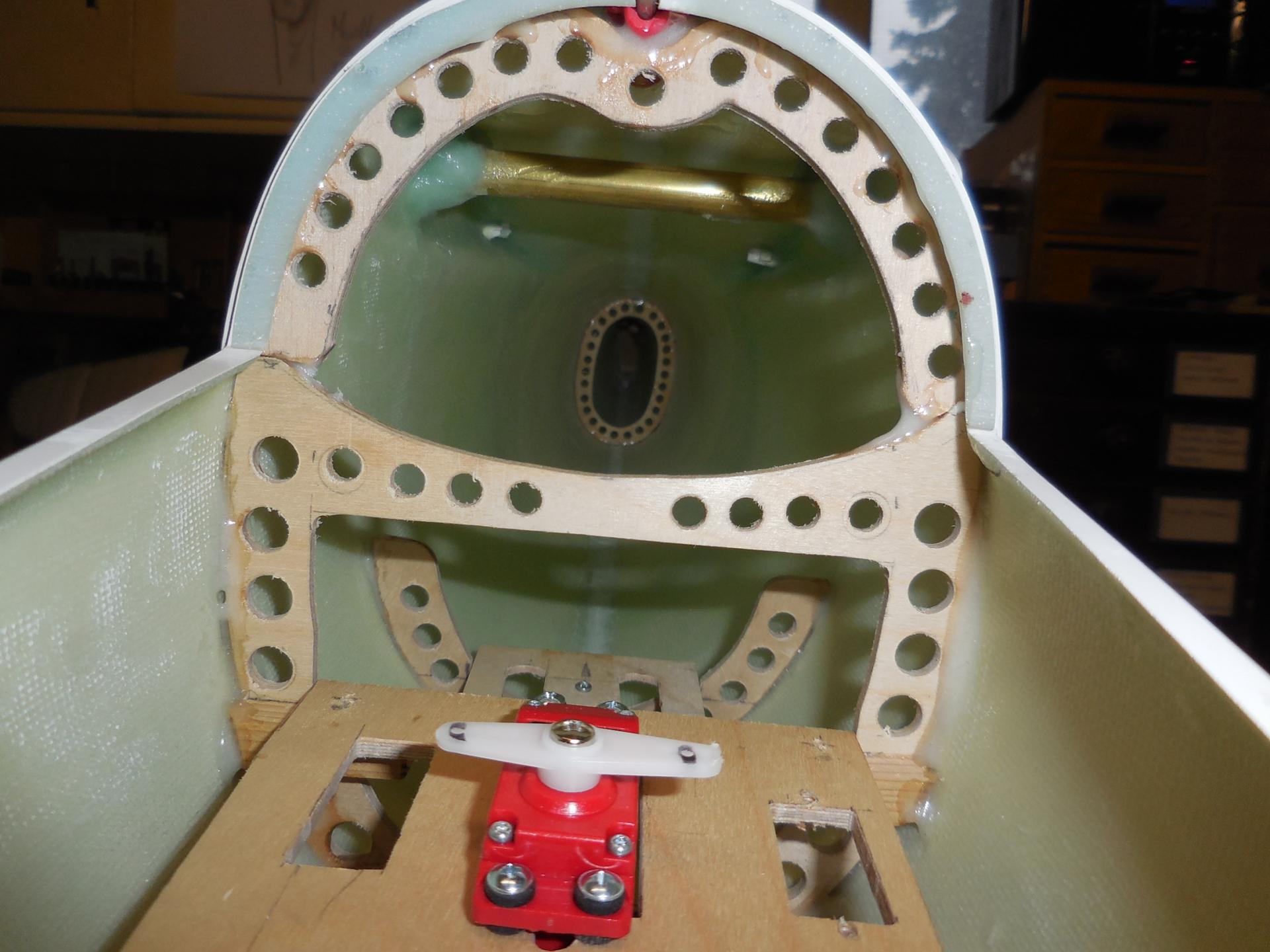

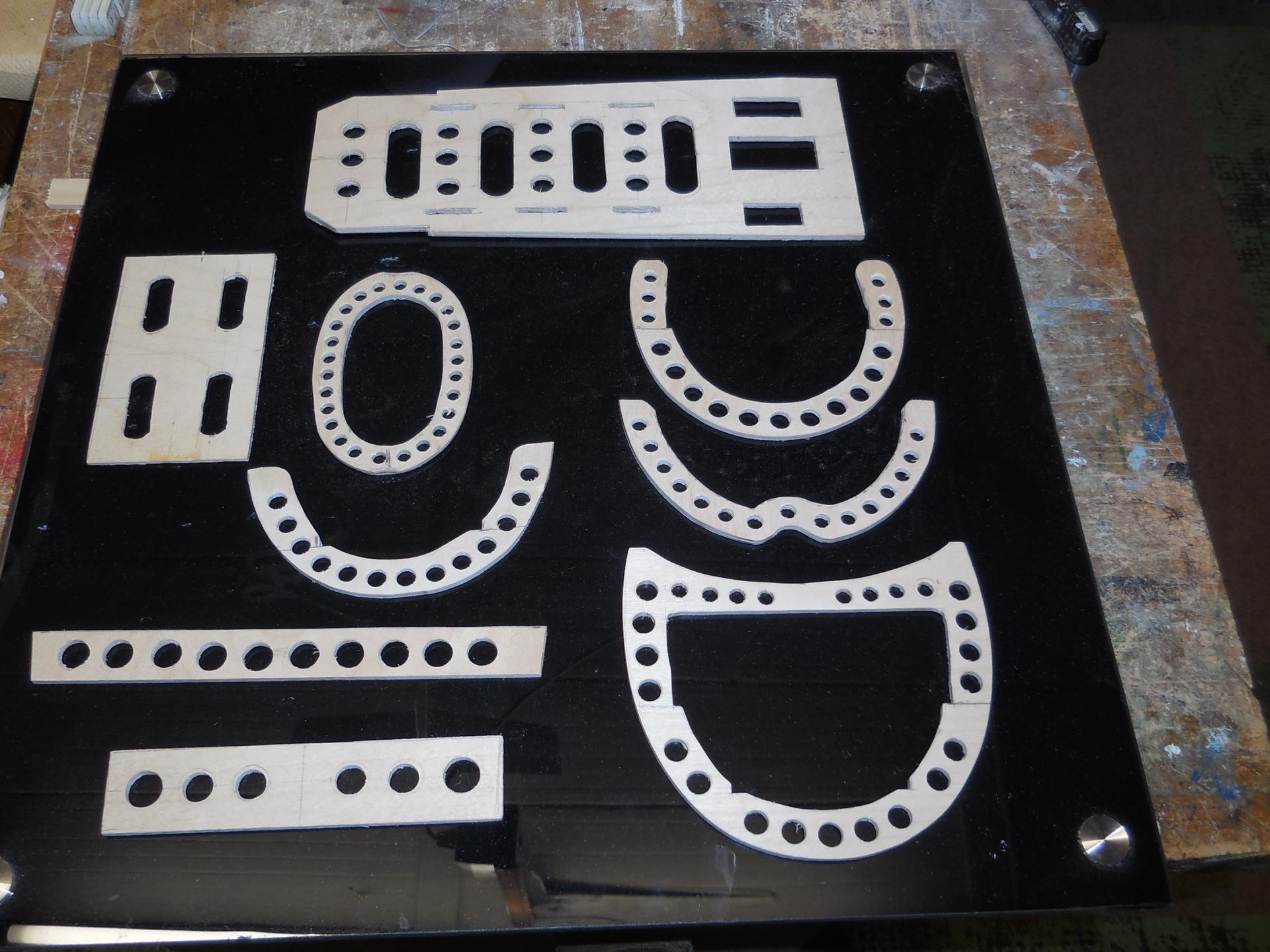

Découpage et préparation renforts Collage renforts Collage renforts Platine support servo et accu Li-po vue renforts posés Commande direction

Suite sur la page suivante





La Motorisation

Après pas mal de recherches et beaucoup d'hésitations, j'ai choisis une motorisation dite "raisonnable" qui devrait me permettre une montée du planeur sous un angle de 20 à 30 degrés.

Un moteur Dymond 3548 V3 680 d'une puissance de 700W pour un poids de 170 grammes devrait permettre, avec une hélice de 14x8 d'avoir une durée de fonctionnement moteur de 7,9 minutes sous 31 ampères avec une traction statique de 1,8 kilos le tout alimenté par un accu Li-Po 3S de 4000mA/h ( 7,1 minutes avec une hélice 14x10 sous 34 ampères avec une traction statique de 2 kilos.  Toutes ces valeurs, tirées d'un tableau de calcul et selon les données du fabricant du moteur, seront bien entendu à vérifier en pratique.  5 à 6 montées d'une minute au moteur doivent être tout à fait possible, mais seuls les essais pratiques en vol permettrons de vérifier toute cette théorie

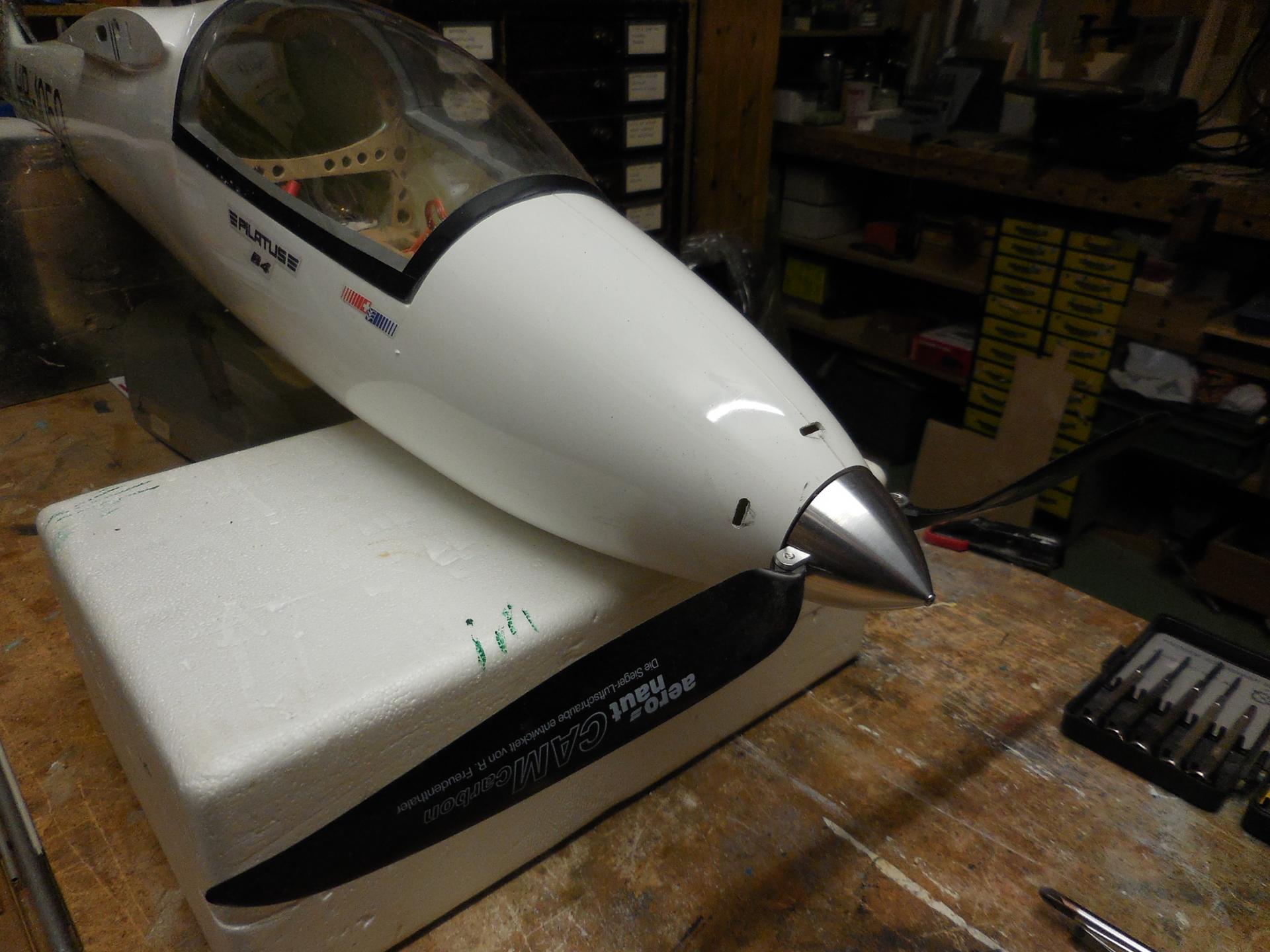

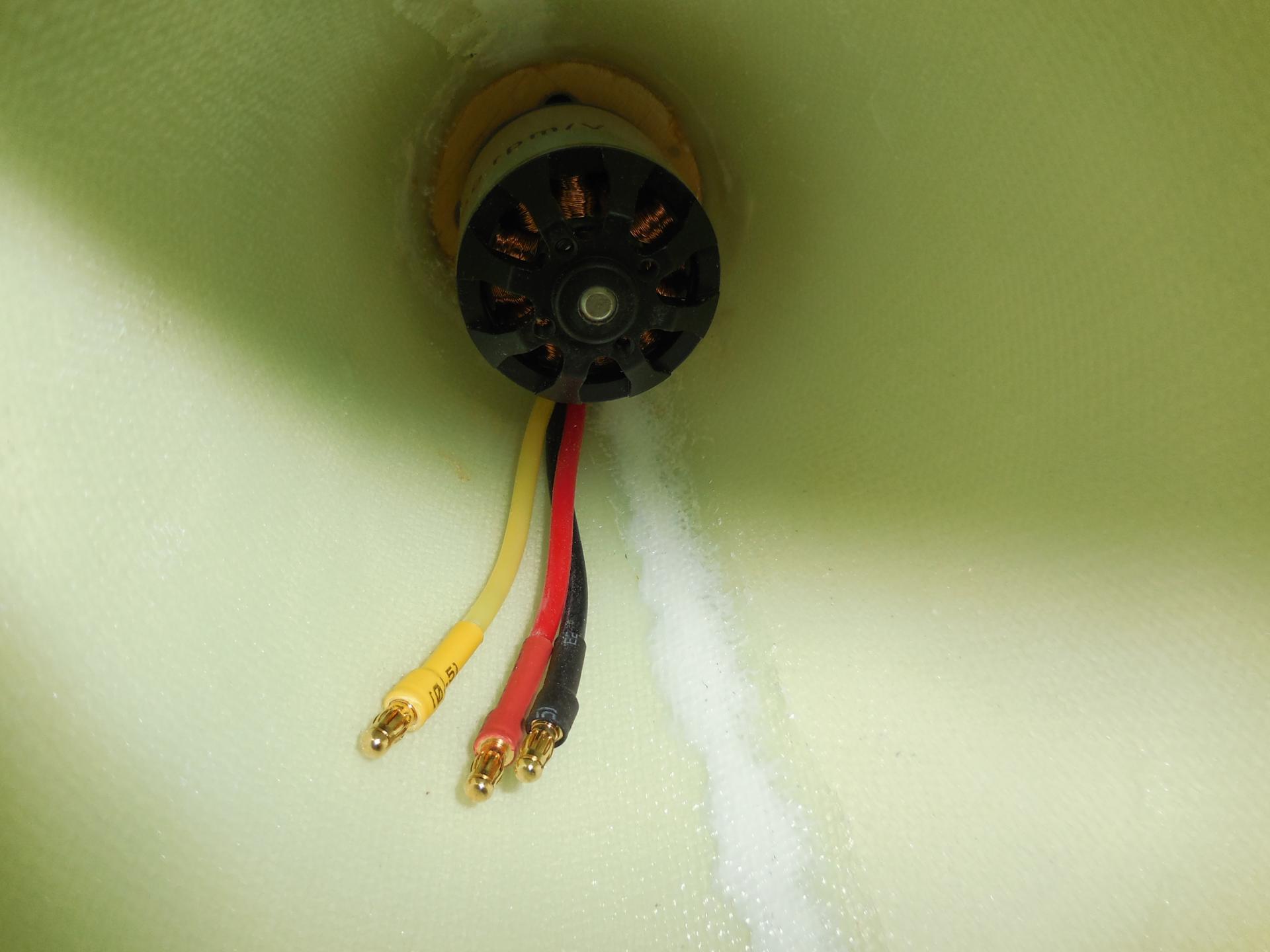

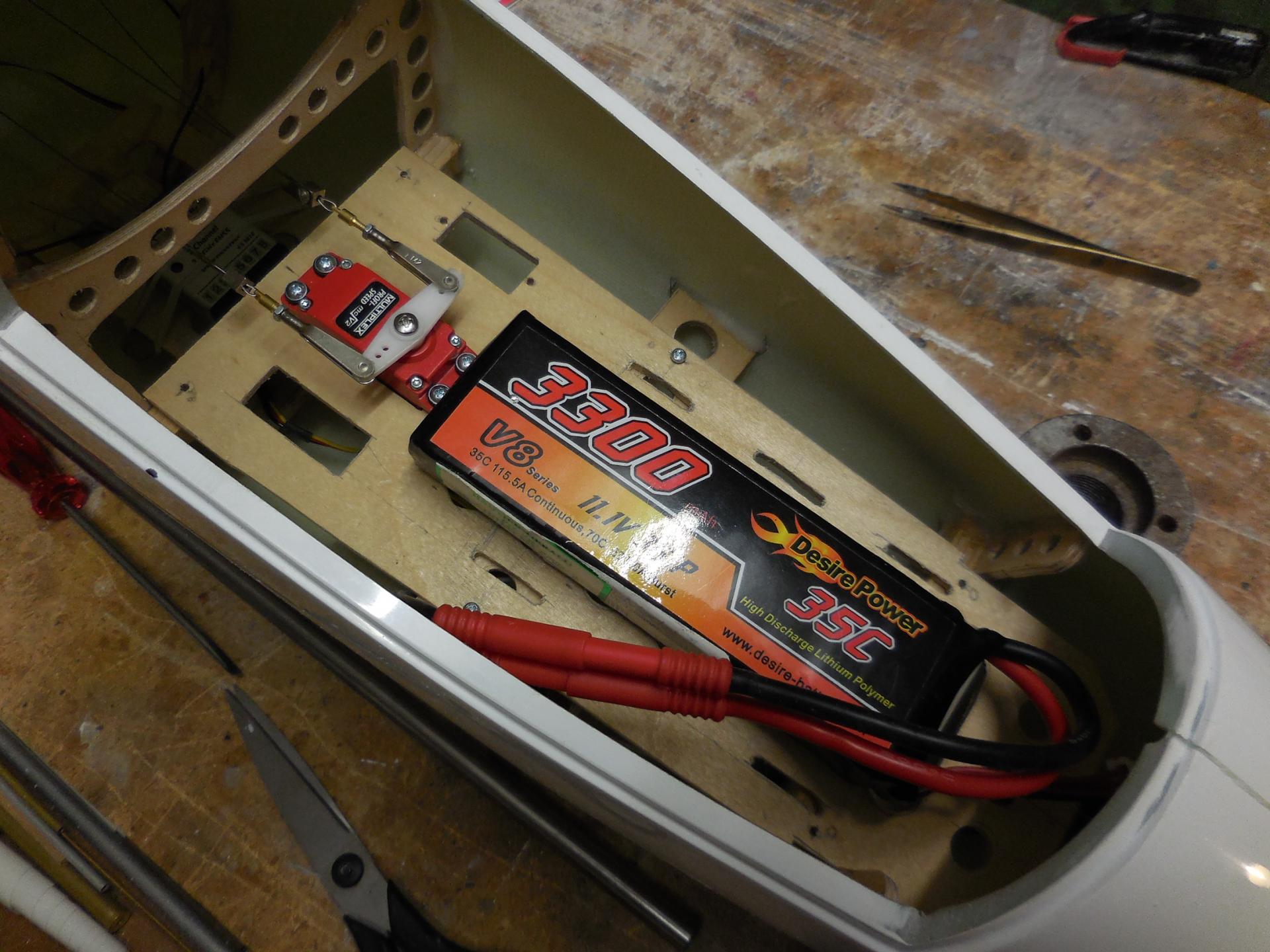

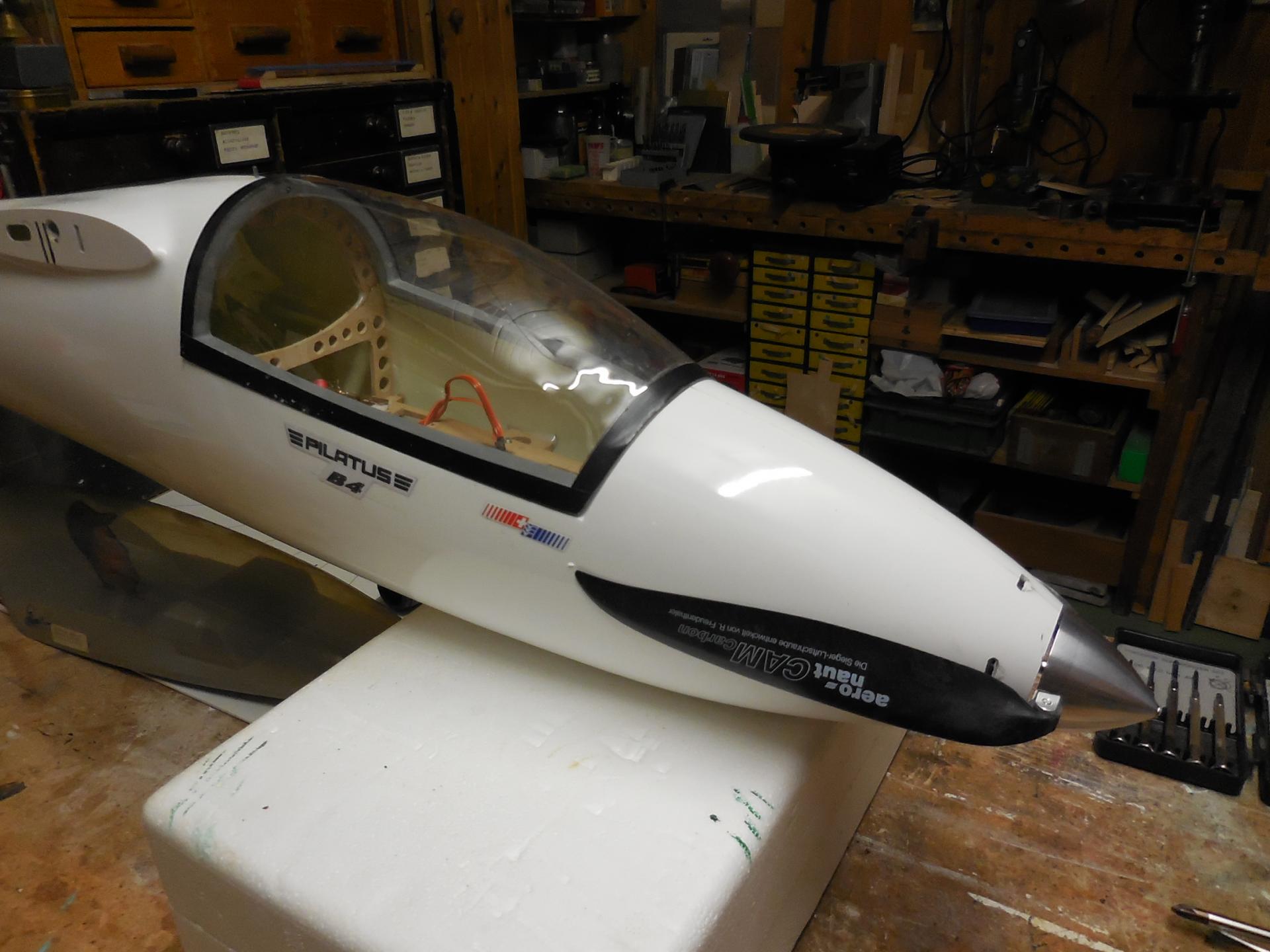

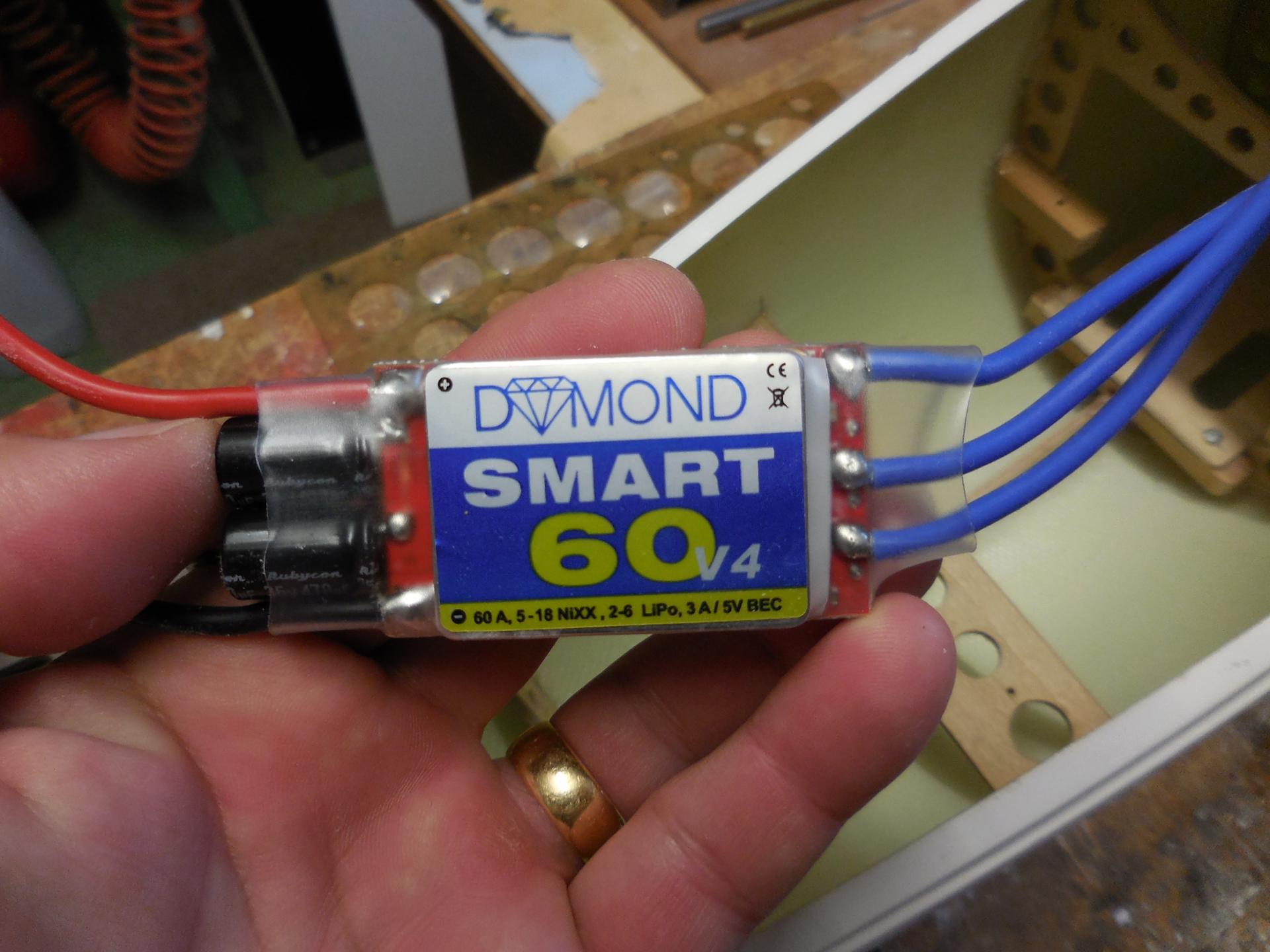

On coupe le nez Cloison support moteur Cloison collée Le moteur brushless Variateur 60 Ampères Le nez porte pales en aluminium Vue moteur depuis l'intérieur Pose du variateur Pose du récepteur Pose du nez porte pales Pose des câbles aller retour Essai support accu Li-Po Dscn0306 Dscn0305

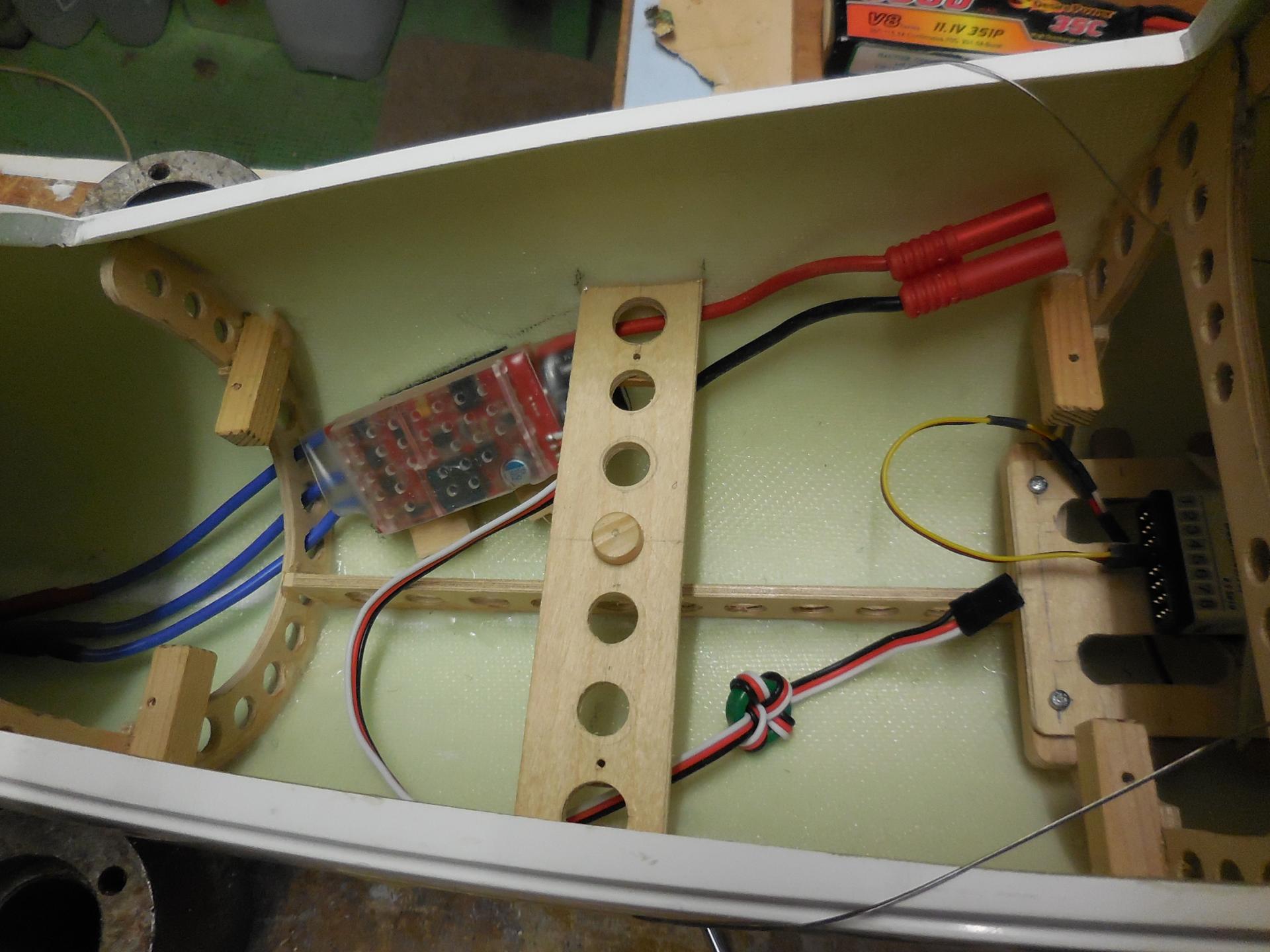

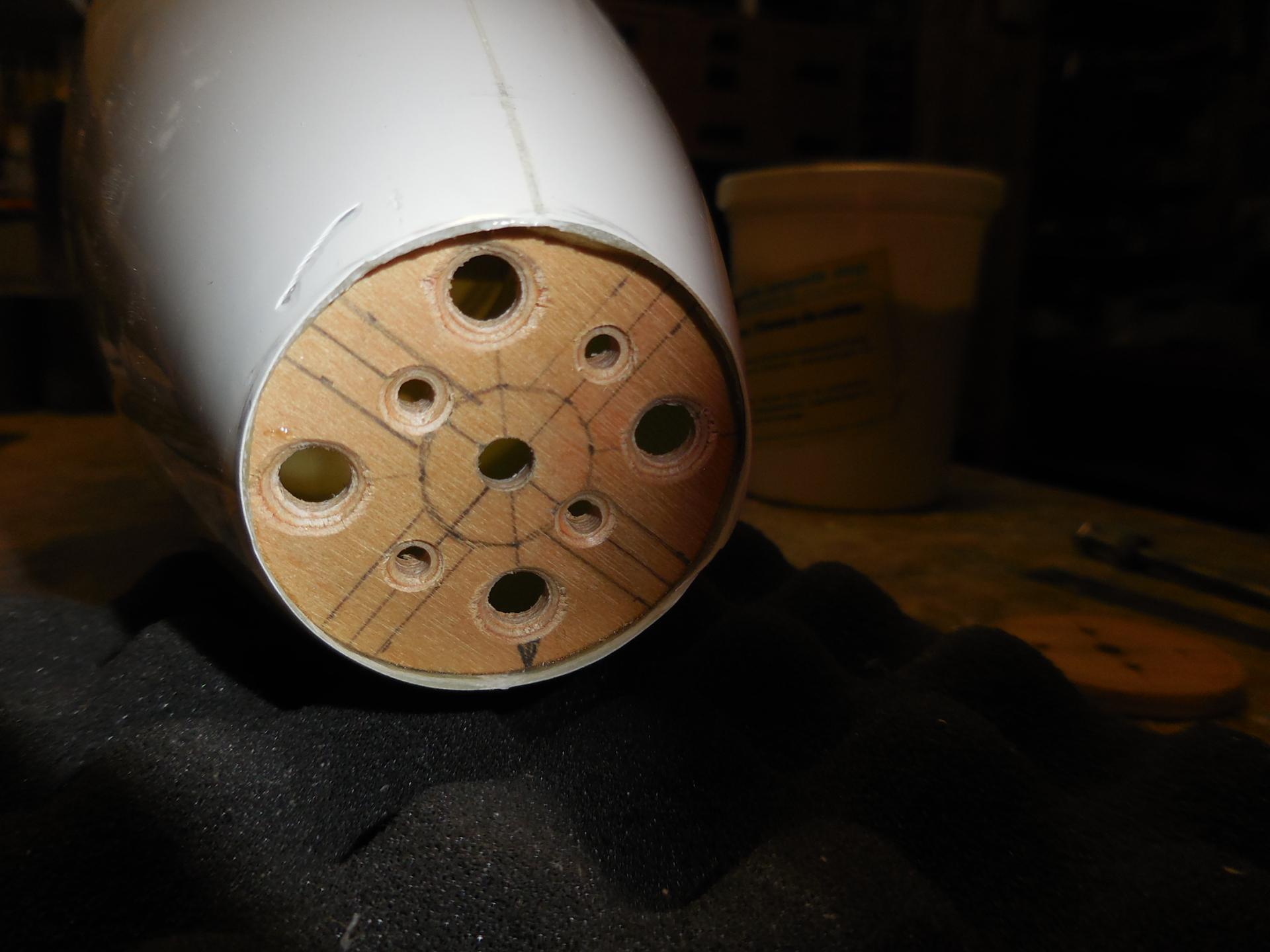

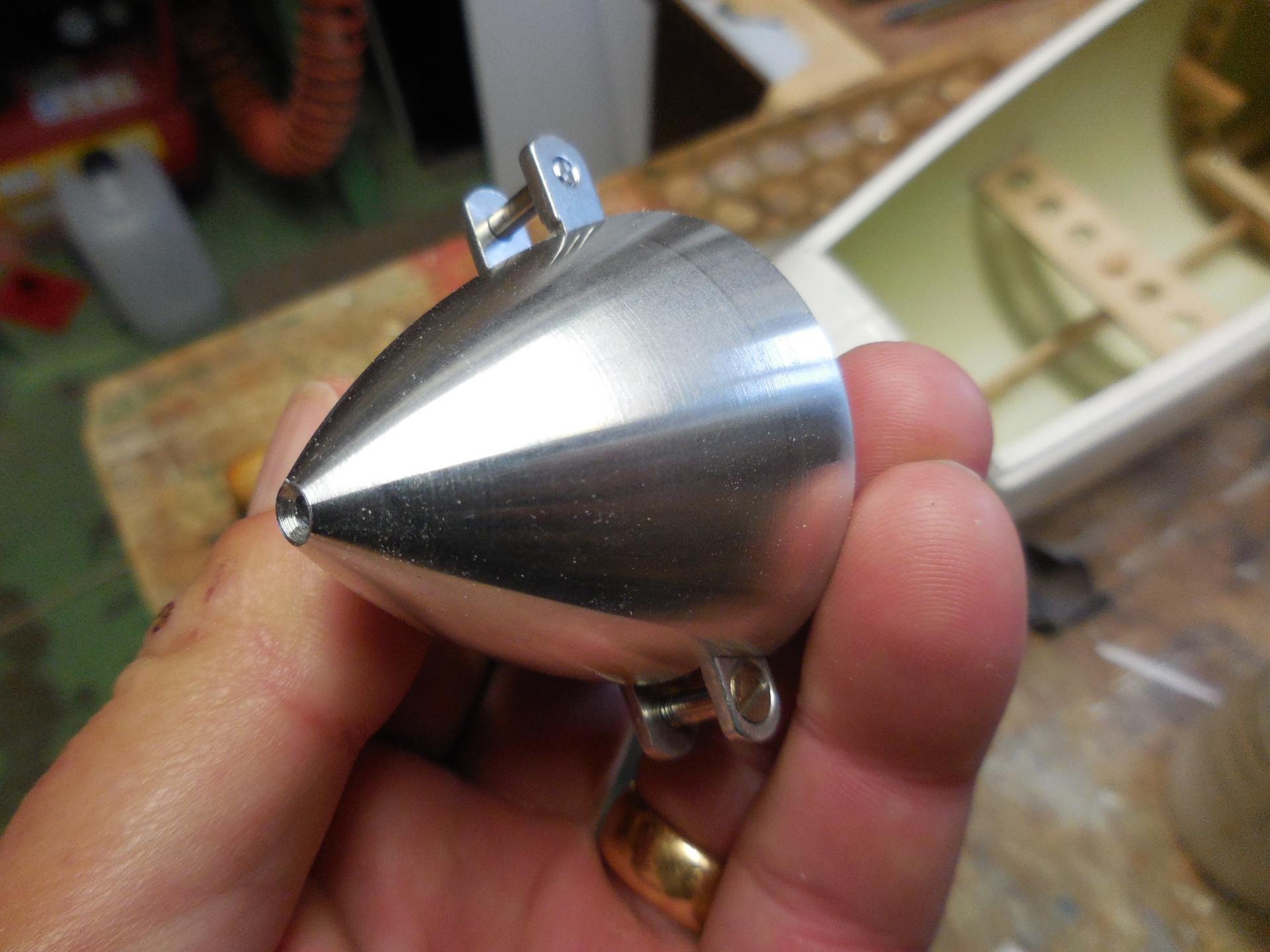

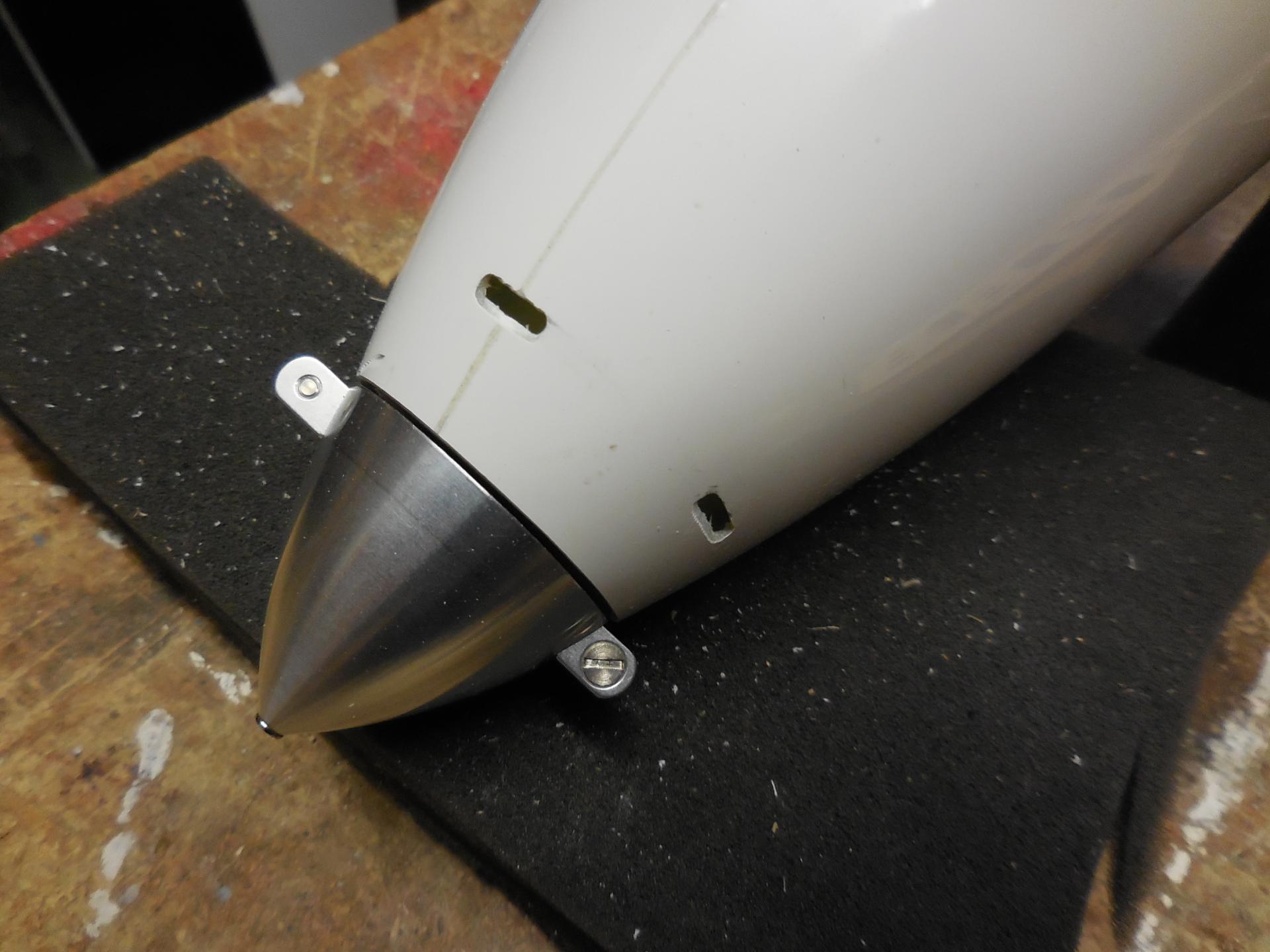

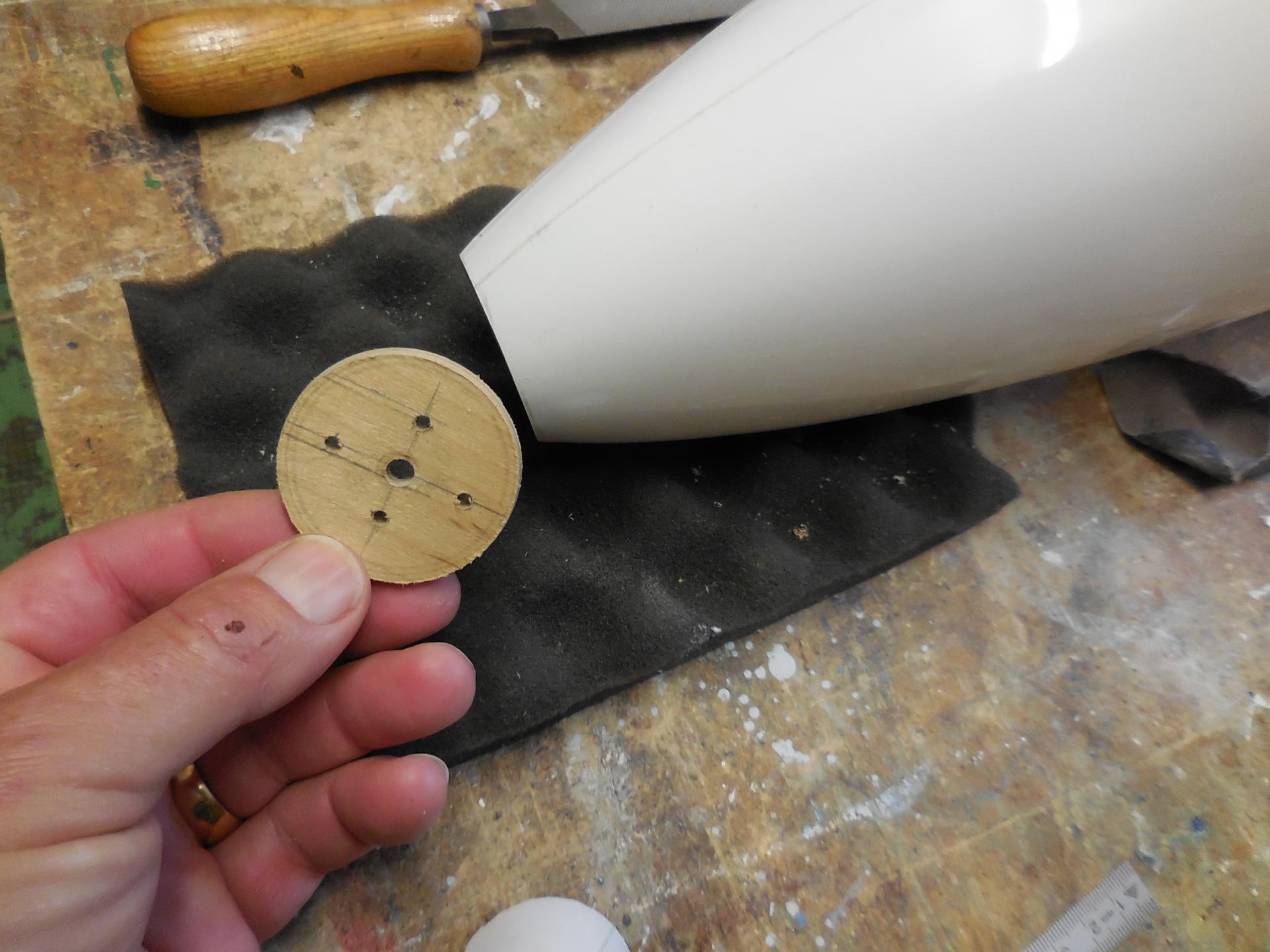

La première opération consiste à couper le nez du fuselage au bon diamètre pour insérer et coller une cloison permettant la fixation du moteur. Le variateur choisis est un 60 ampères ce qui me laisse une bonne marge de sécurité. Sur l'axe moteur vient se fixer le porte pales de l'hélice repliable le tout recouvert par un magnifique cône aluminium.

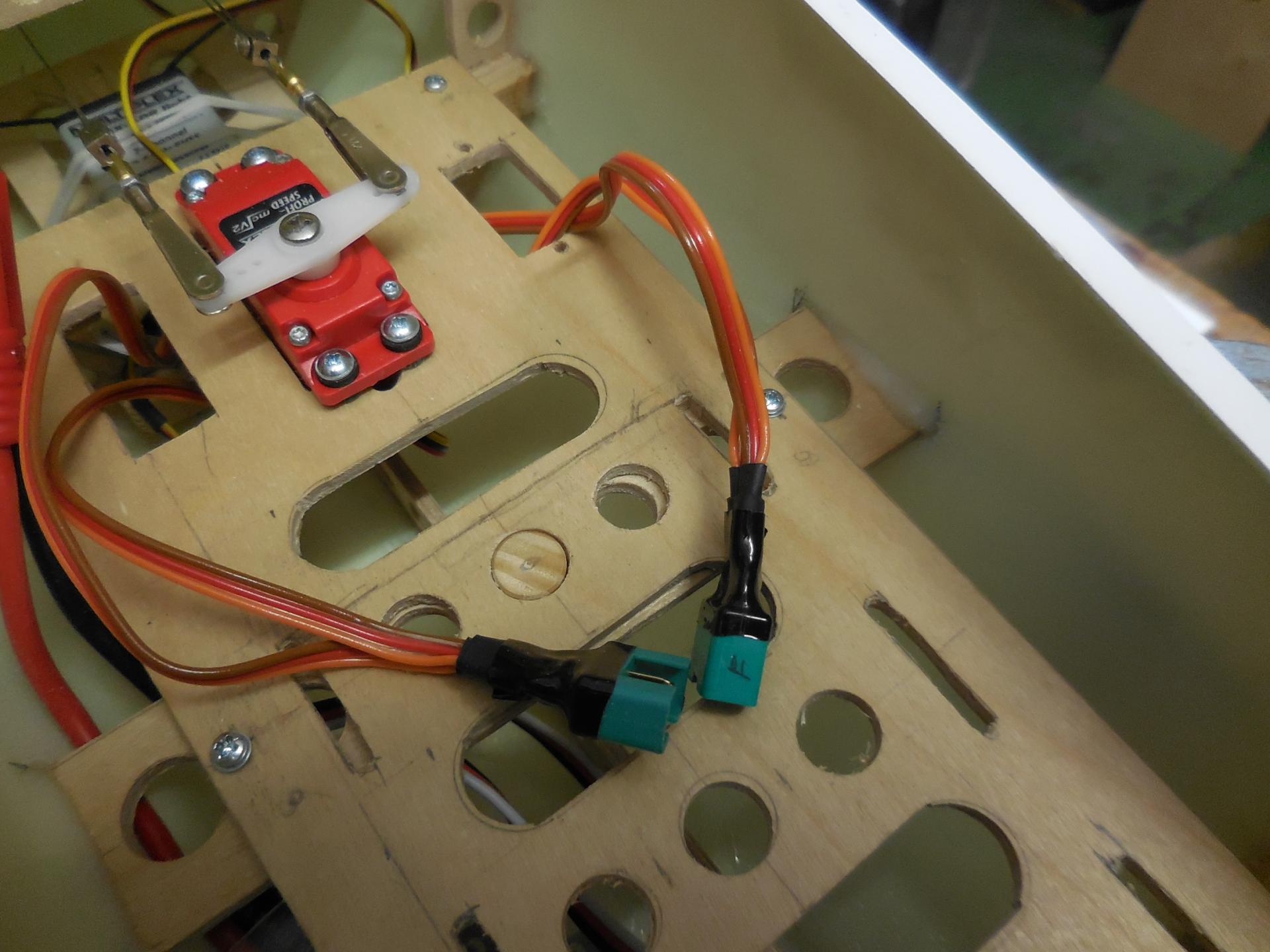

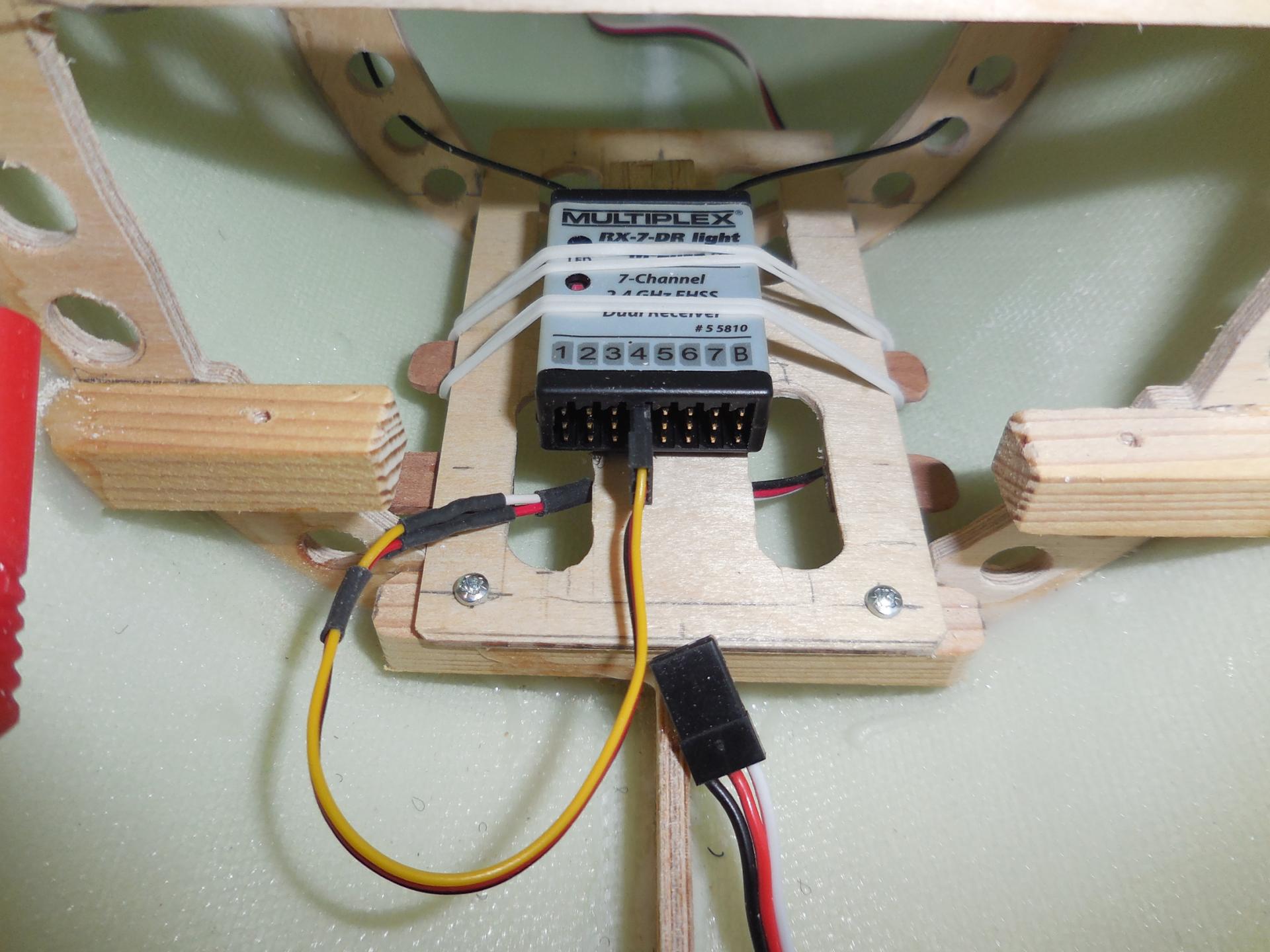

Je raccorde ensuite le servo de prorondeur qui est dans la dérive à l'émetteur, pose les câbles aller et retour de la commande de direction, relie ces derniers au servo de direction ( en rouge sur la photo ). Tout ce petit monde est raccordé au récepteur et après avoir posé provisoirement l'accu Li-Po je procède aux essais avec réglage des servos et programmation du variateur avec un démarrage doux du moteur et le frein à l'arrêt pour favoriser un bon replis des pales d'hélice.



Les ailes

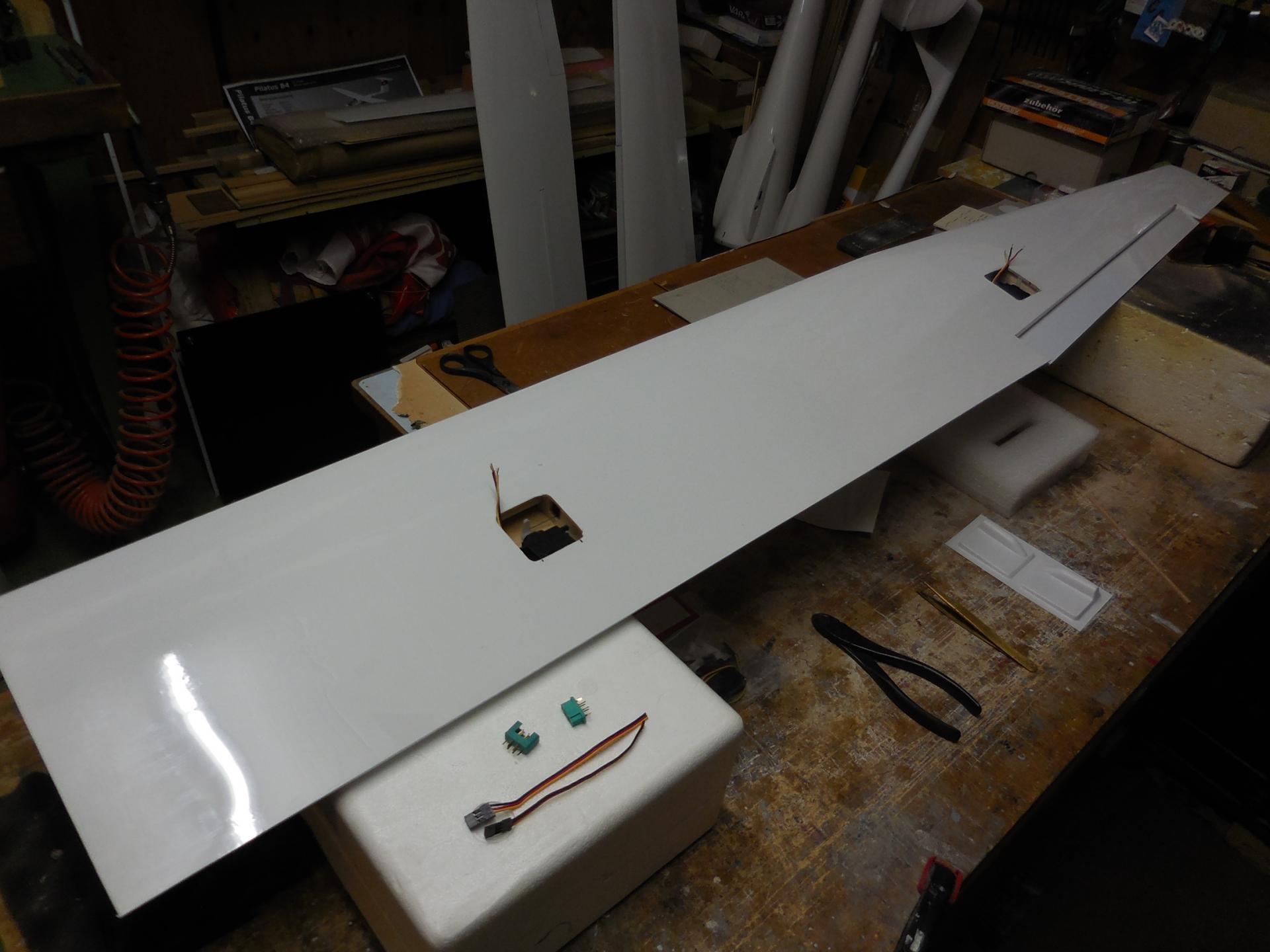

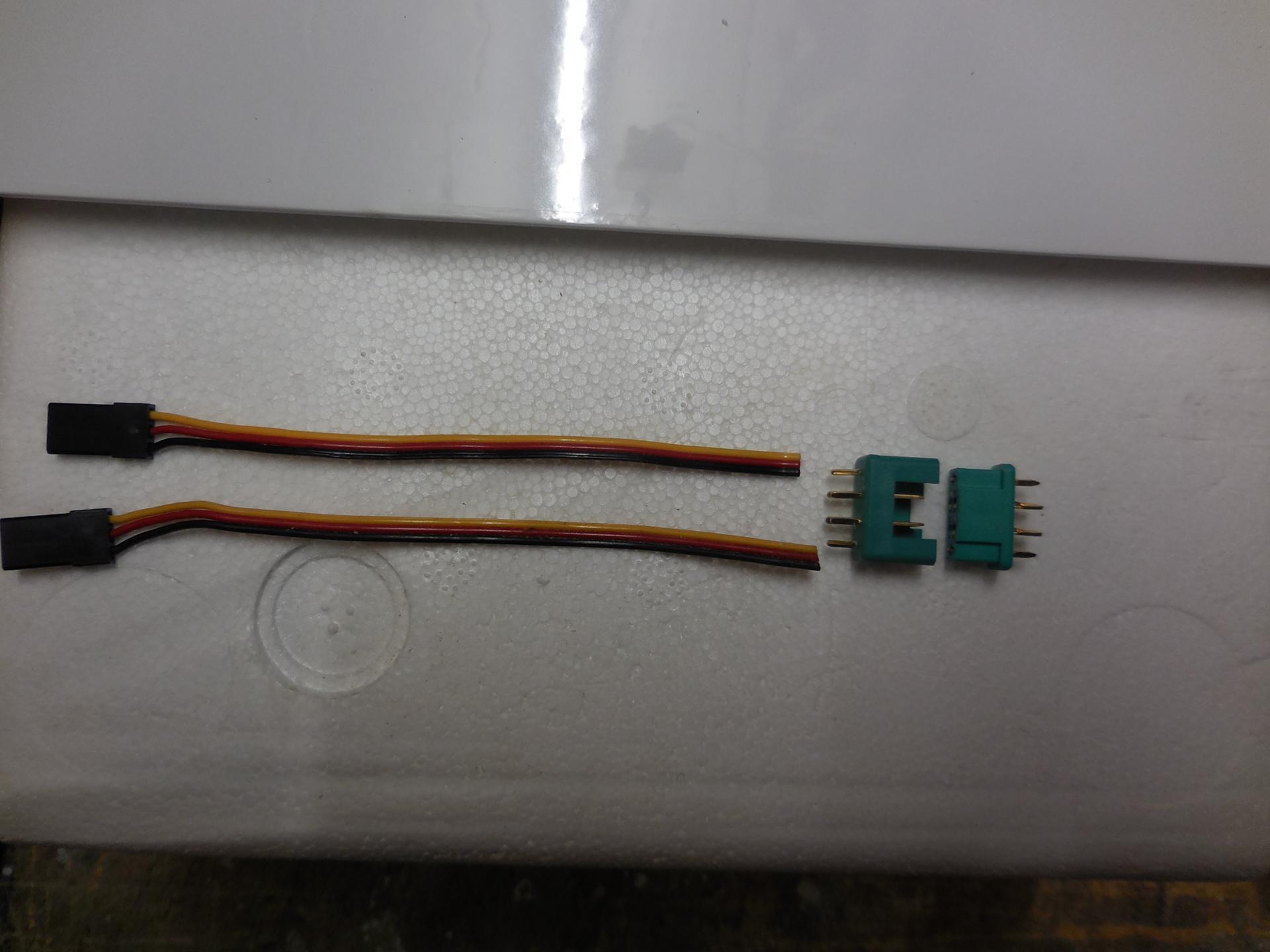

Le travail principal sur ces deux ailes consiste à poser les servos qui permettent la commande des aérofreins et les servos de commande des ailerons. Deux tubes guide posés à l'intérieur de l'aile débouchent respectivement dans le puits des servos de d'aérofreins et d'ailerons. Il suffit donc de faire passer le câble électrique 3 brins dans ces tubes et de les relier au servos. A la sortie de l'aile côté saumon, le câble dépassera d'environ 30 cm et il se terminera par une prise femelle reliant les deux câbles entre eux.

A l'intérieur du fuselage, partant de du récepteur les câbles électriques de commandes aérofreins et ailerons seront également reliés entre eux sur la fiche mâle. Ceci facilite le raccordement au montage des ailes et évite de se tomper en raccordant tous ces câbles. Pour le bon maintien des ailes contre le fuselage, j'ai prévu un crochet au saumon de chaque aile. Ces crochets une fois les ailes en place seront reliés par un ressort ce qui mettra les ailles en légère tension contre le fuselage.

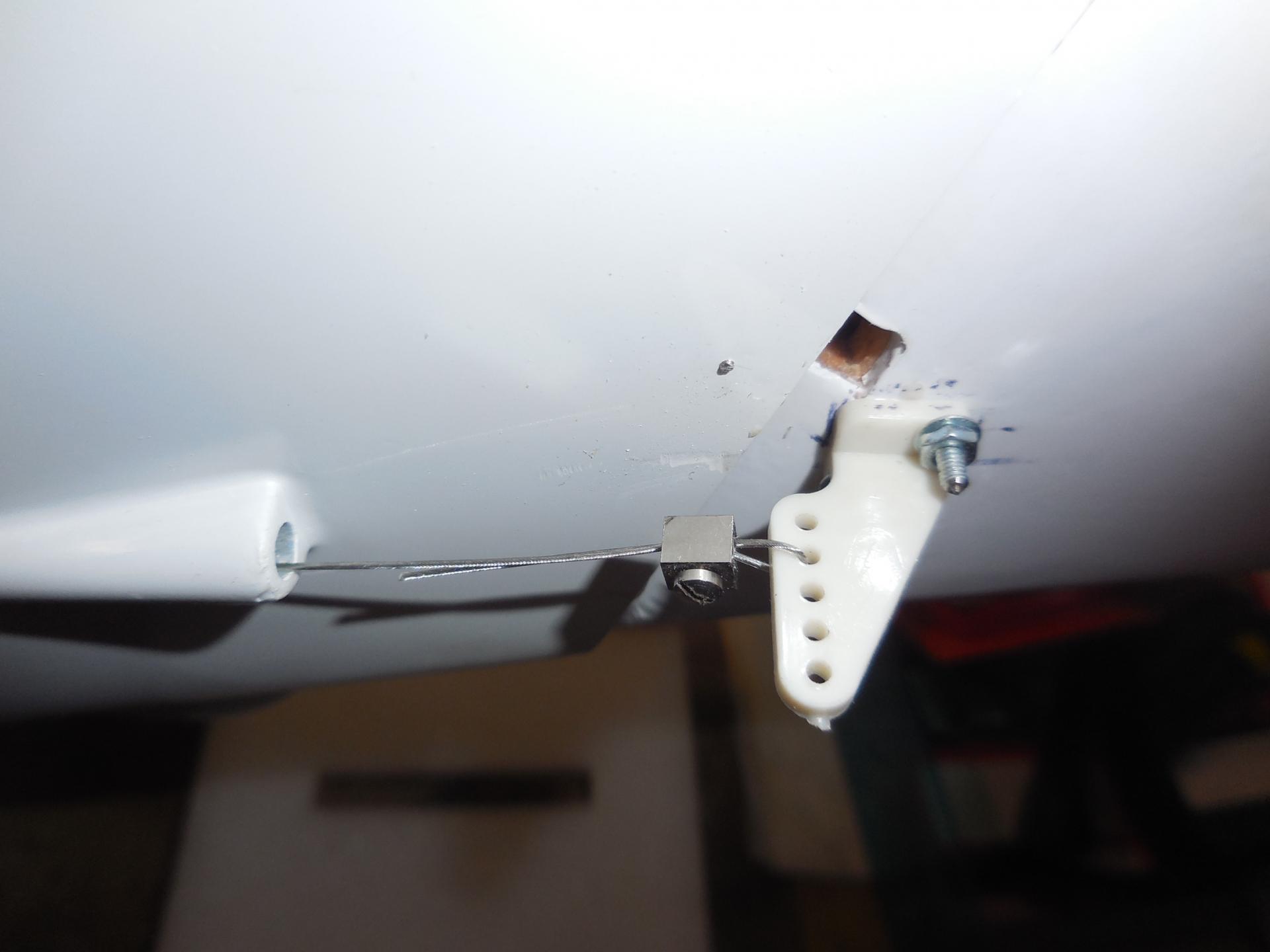

Préparation pose servos AF- Ailerons Servo aérofrein Raccord sur fiches MPX Fiche aile droite Commande aileron terminée Fermeture puits servo aérofrein Rallonges prises aile gauche et droite



La suite sur la page suivante

La décoration l'équilibrage et le réglage des débattements

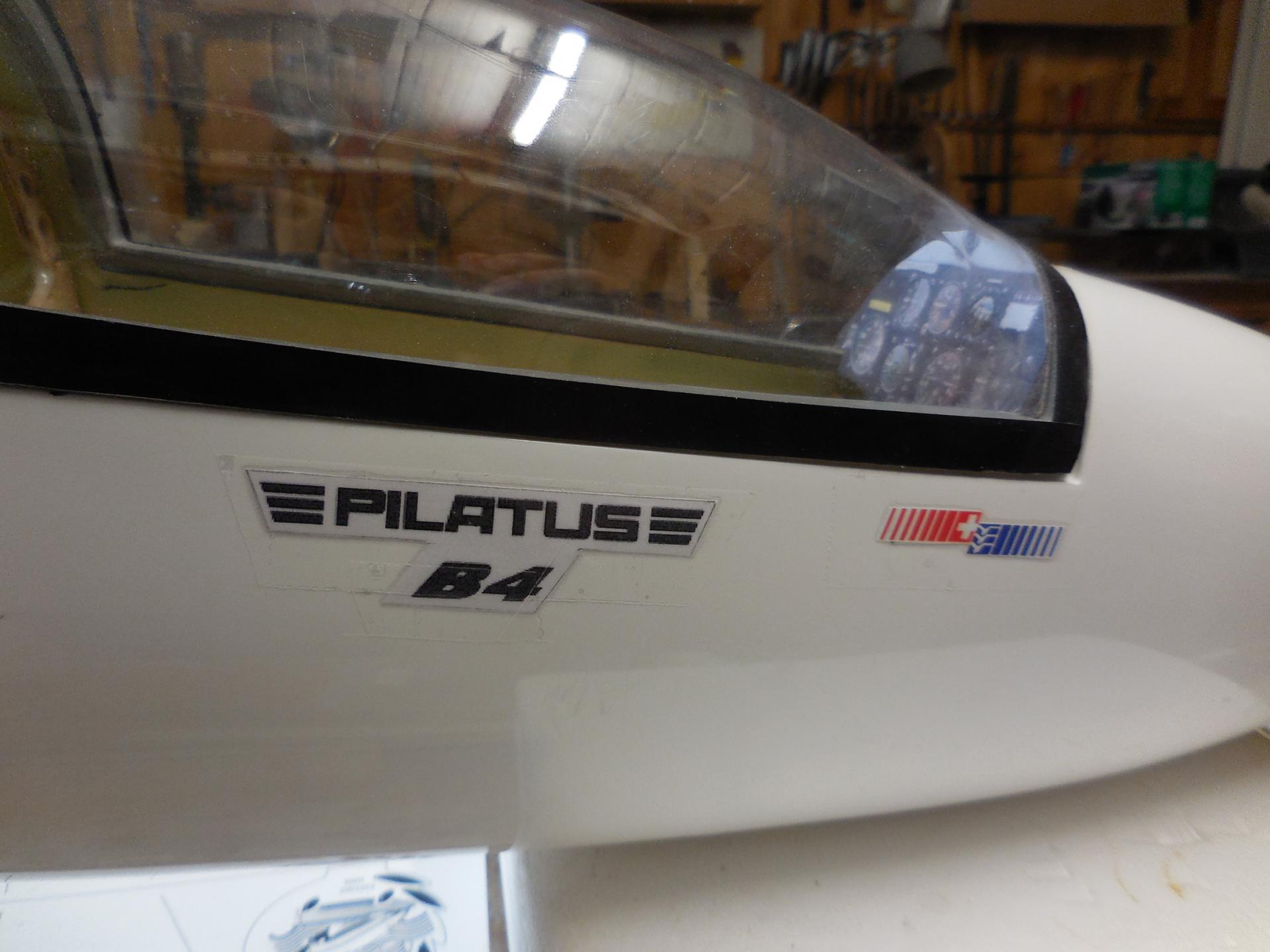

La décoration sera très sobre, à l'image du réel.

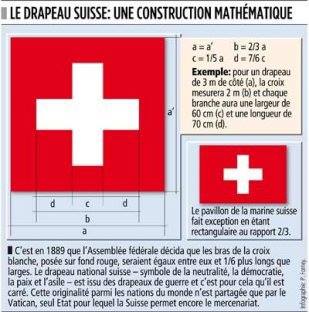

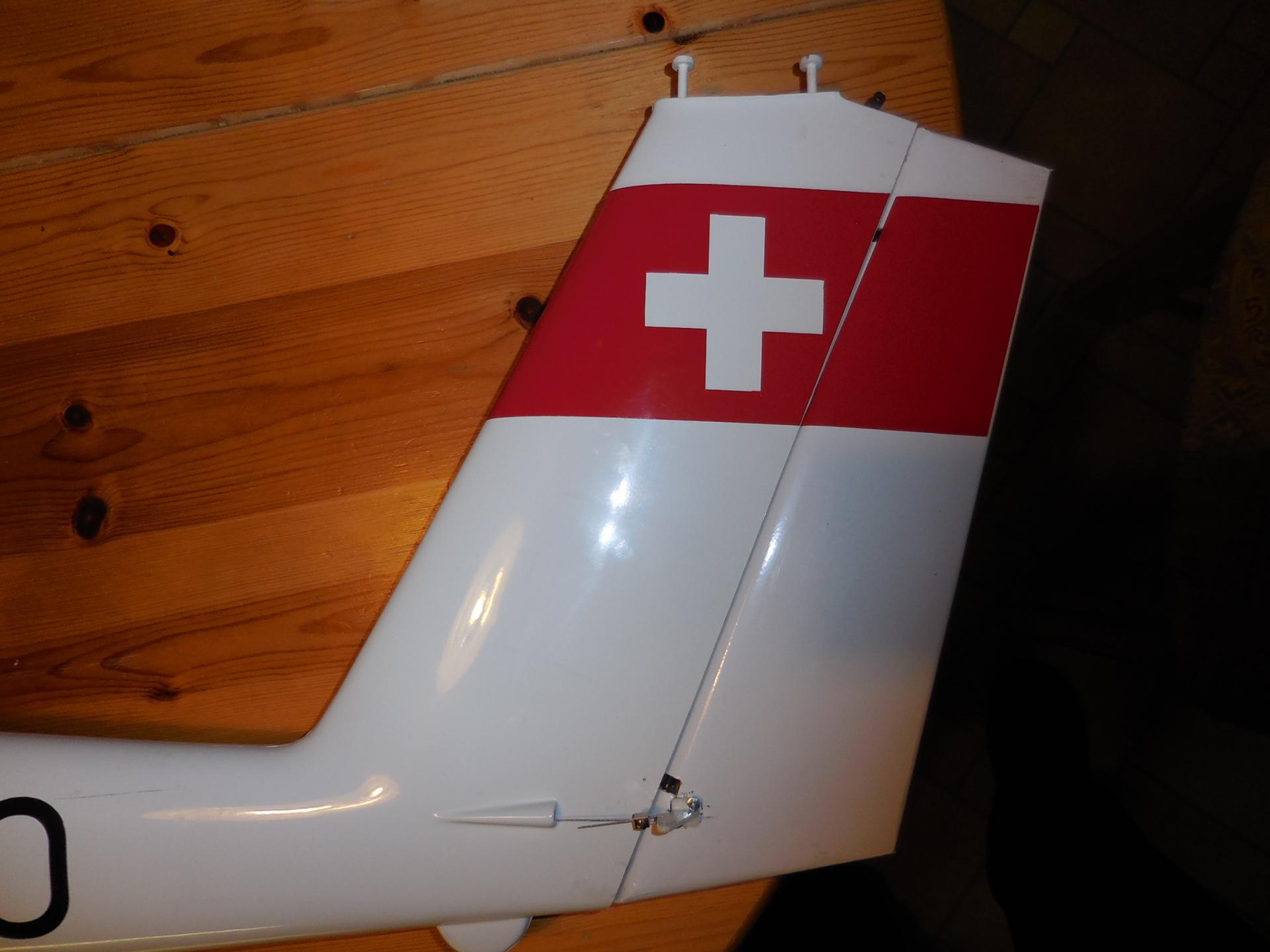

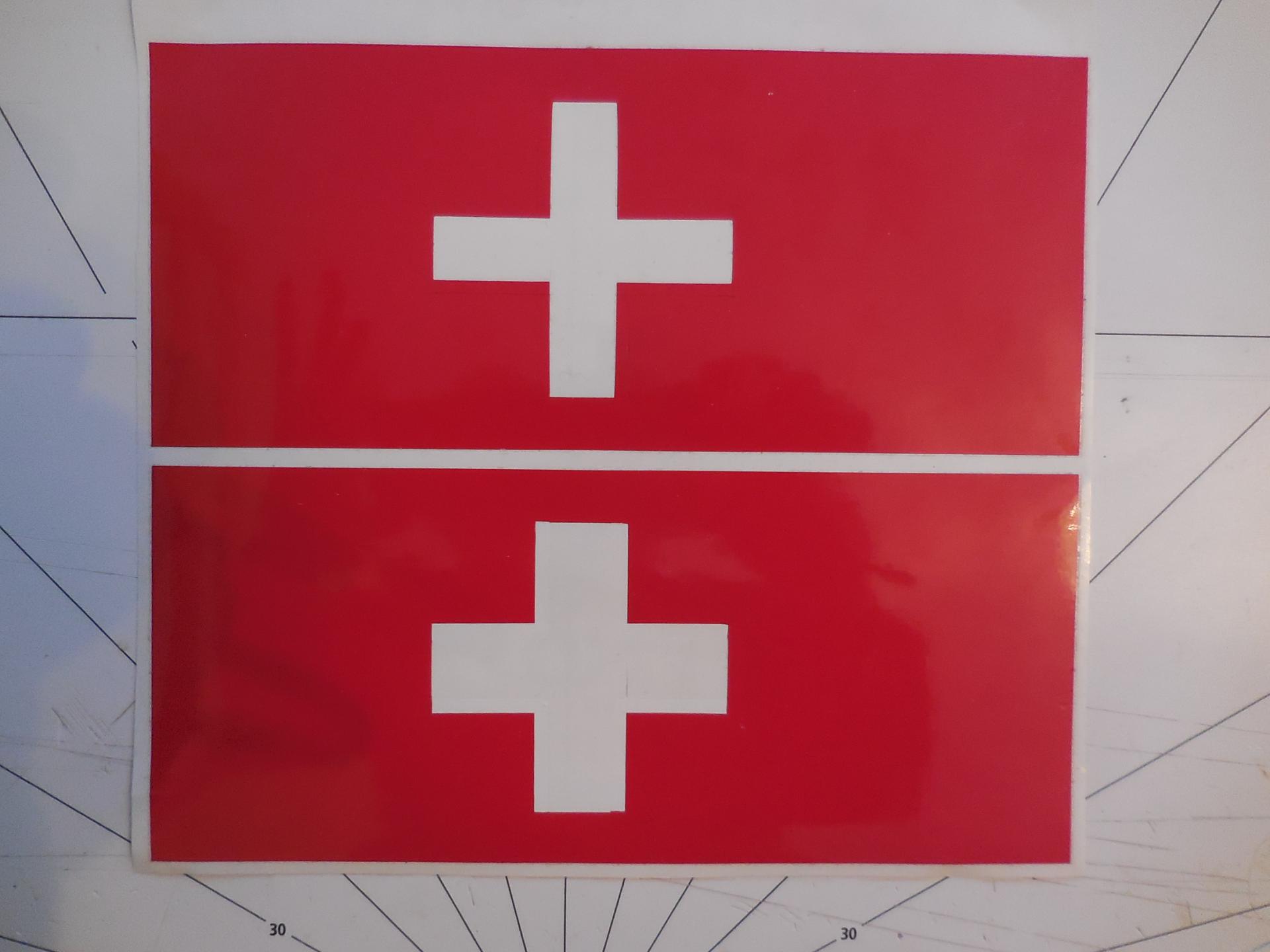

Le détail qui tue une maquette, serait de vouloir utiliser le décor proposé par Royal Model pour ce B4. La croix Suisse proposée est par exemple plus près des armoiries Savoyardes que du drapeau Suisse. Erreur à ne pas commettre et retouche obligatoire car le drapeau Suisse est une construction mathématique qui doit être respectée.

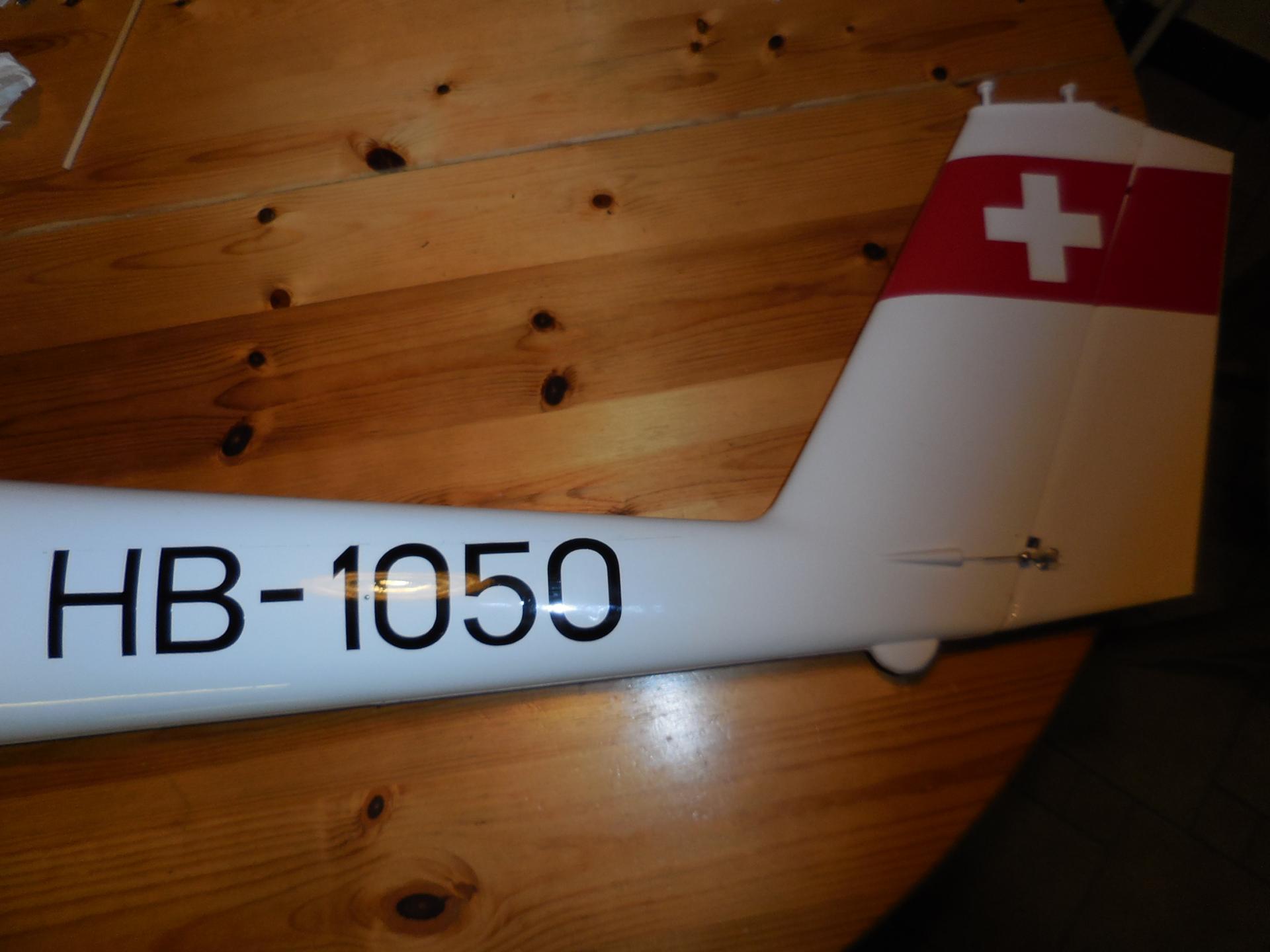

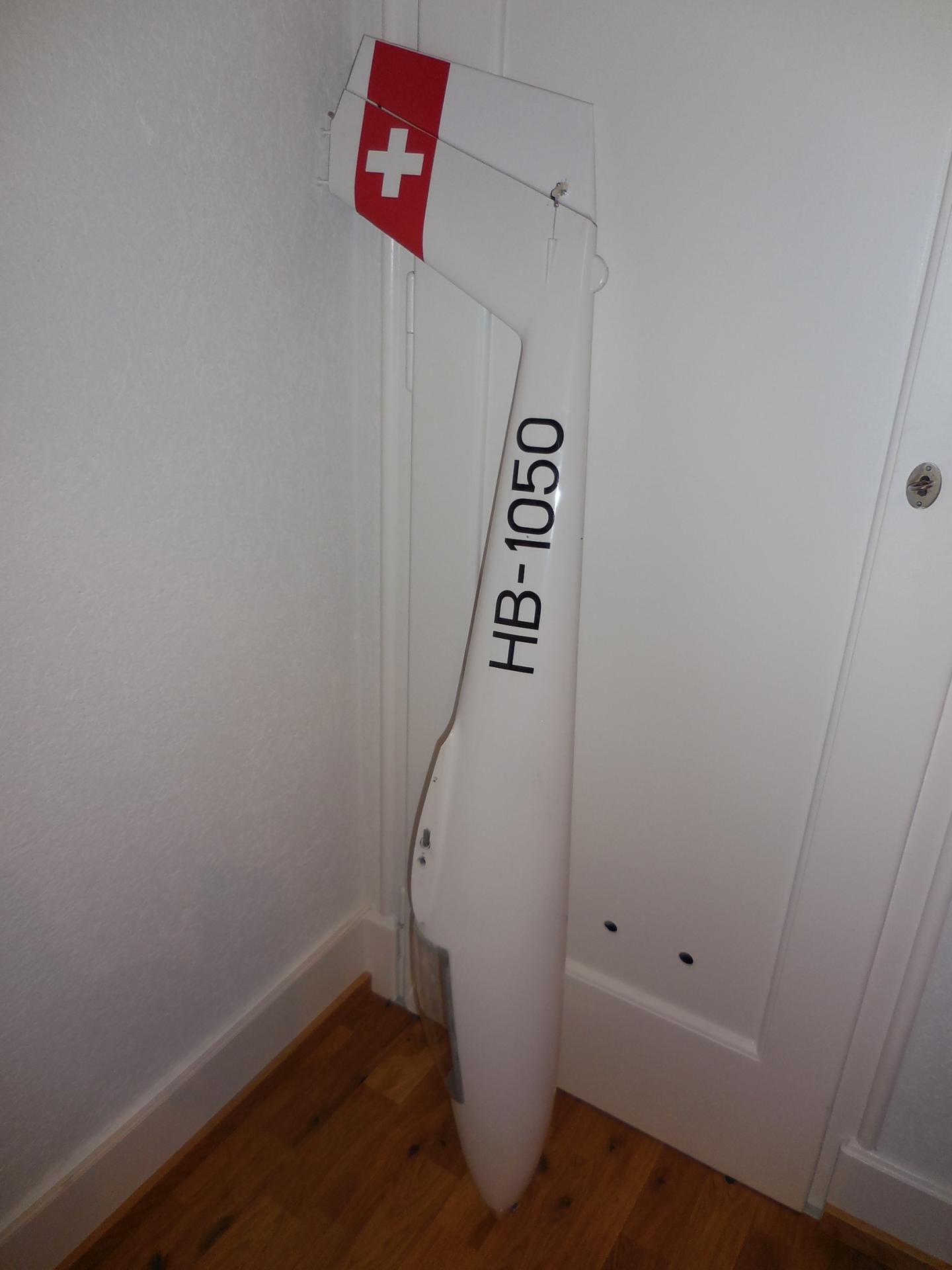

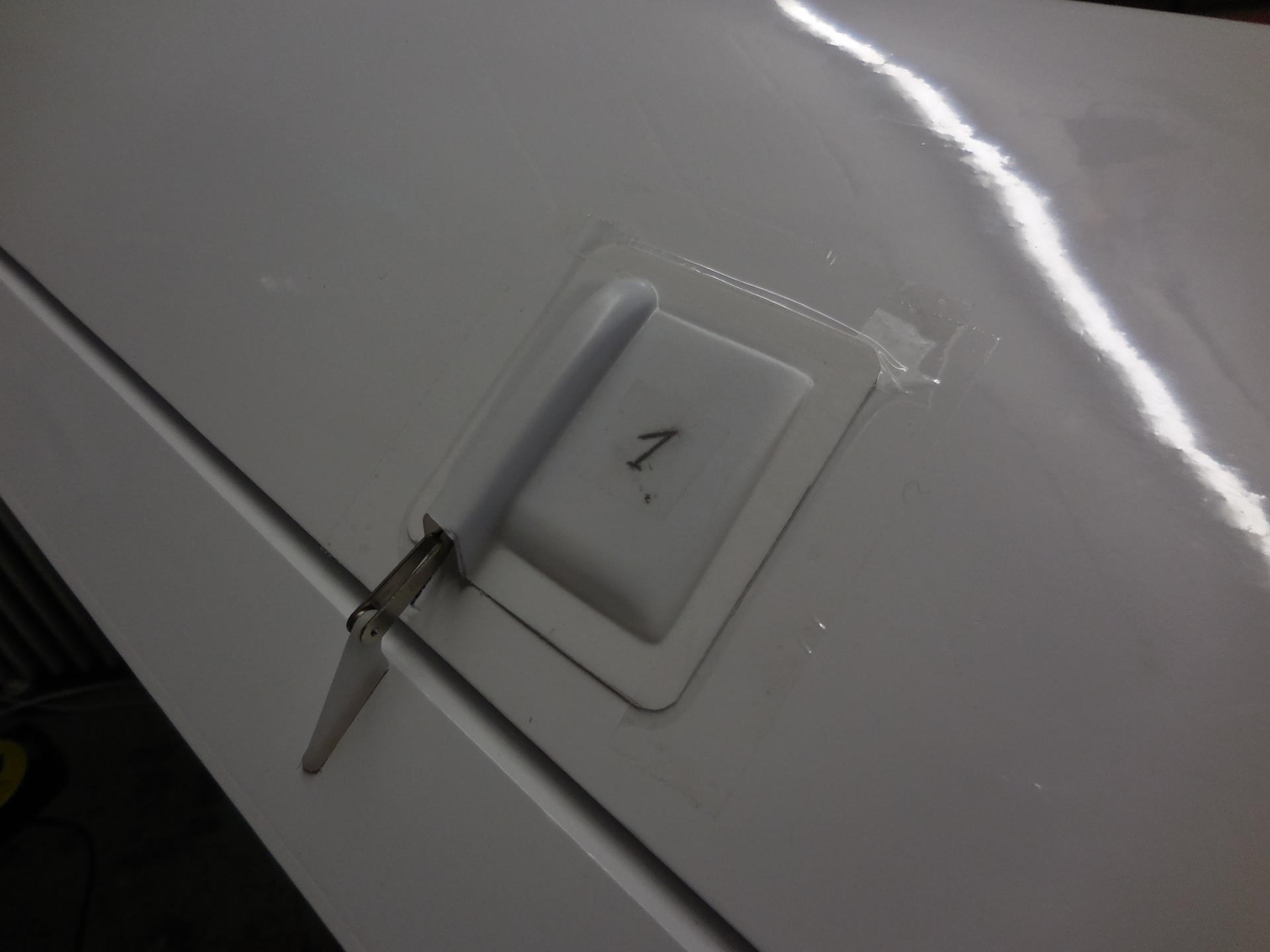

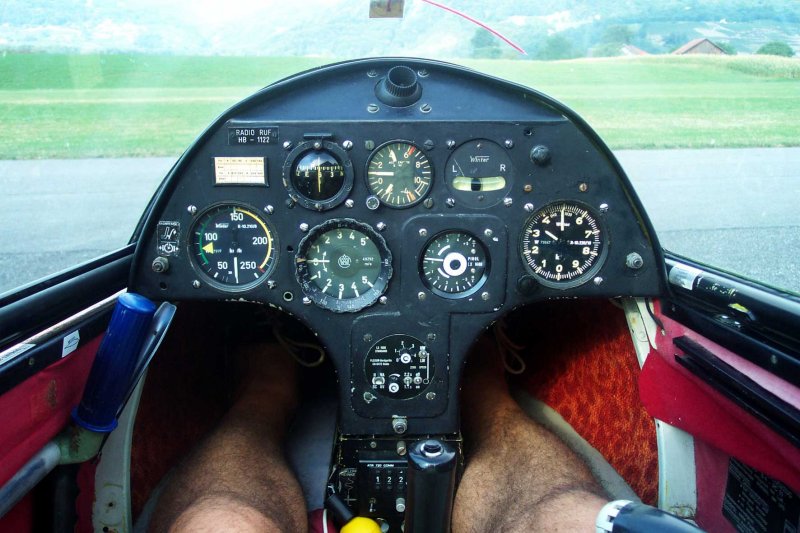

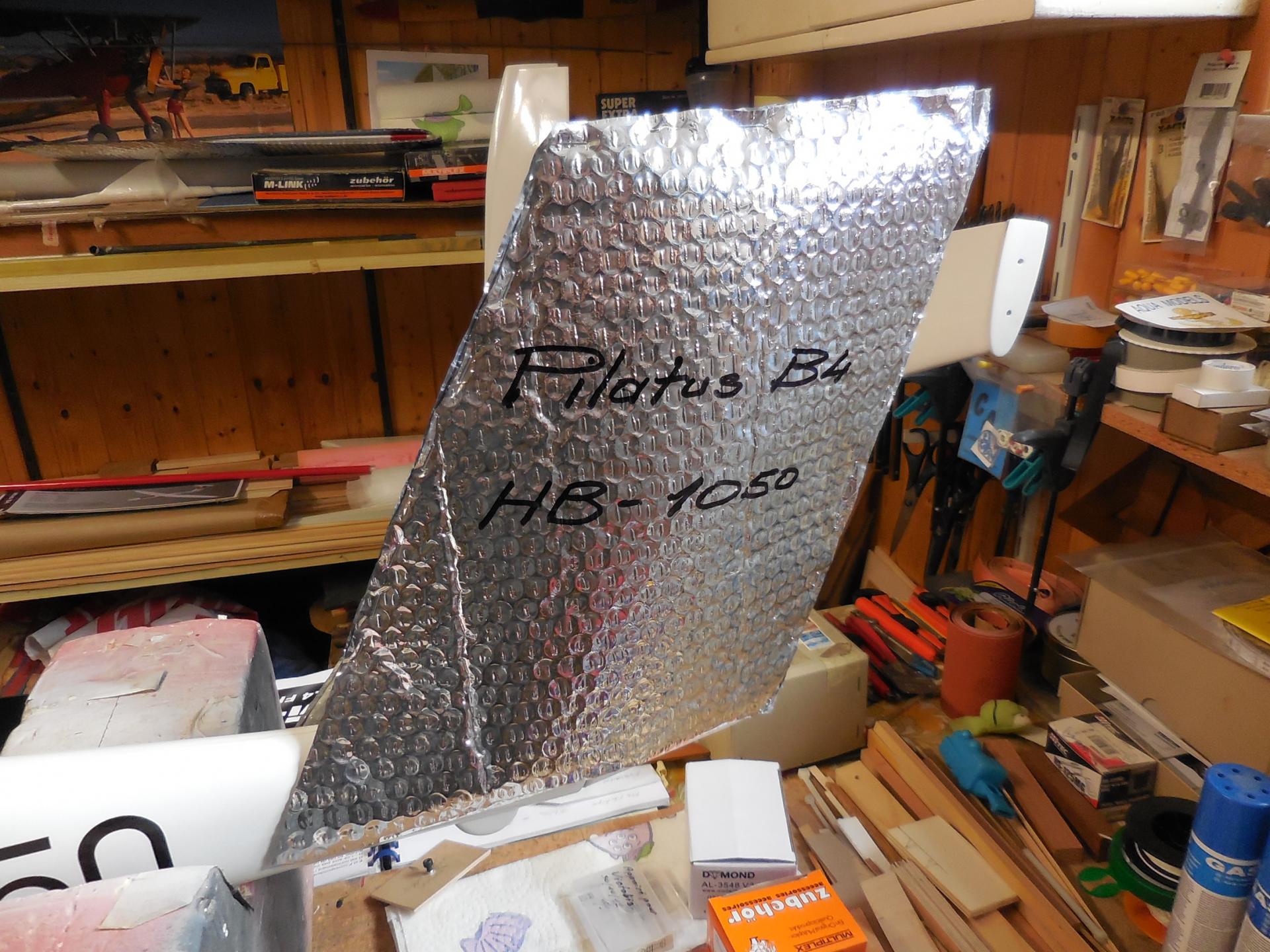

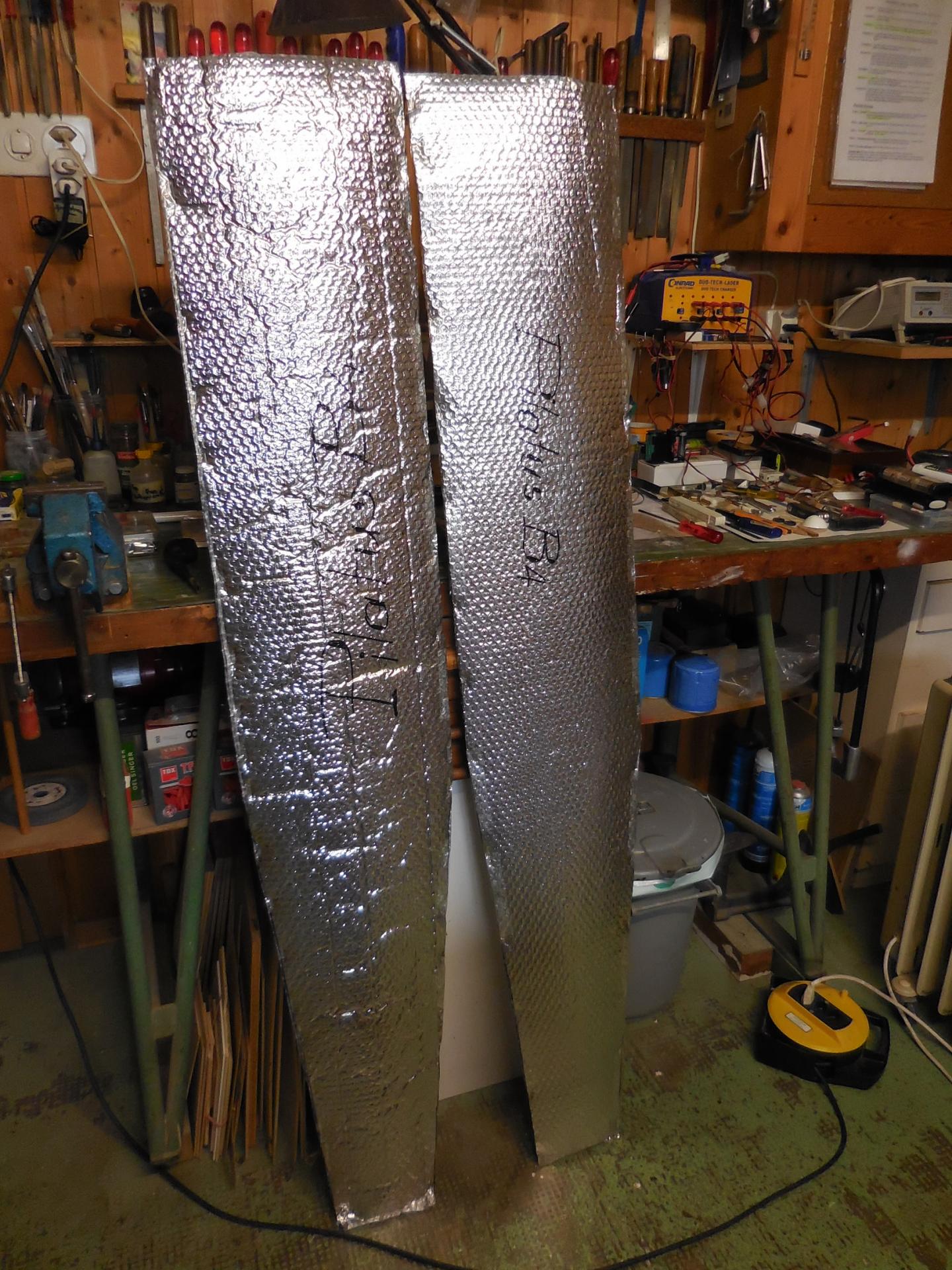

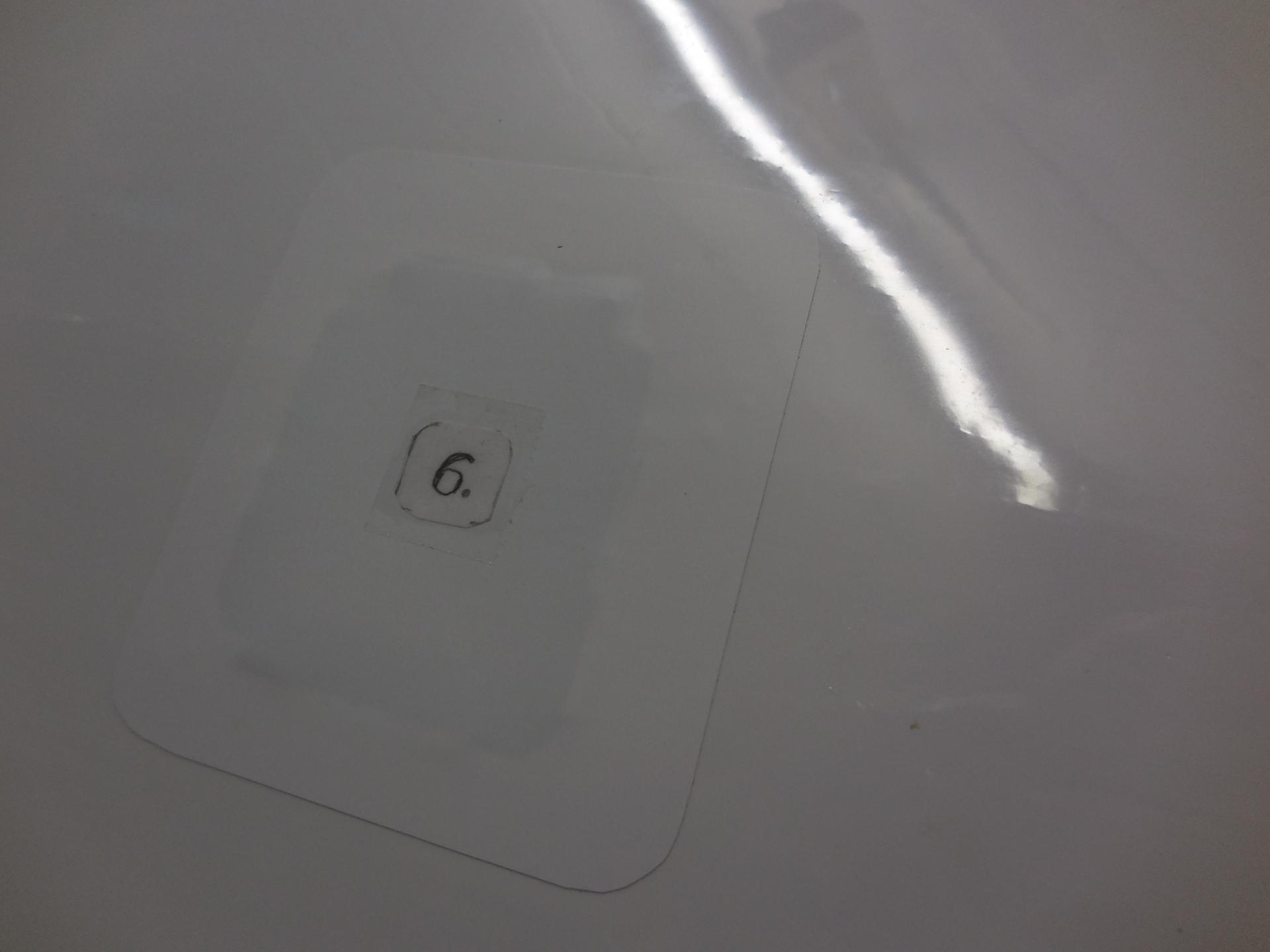

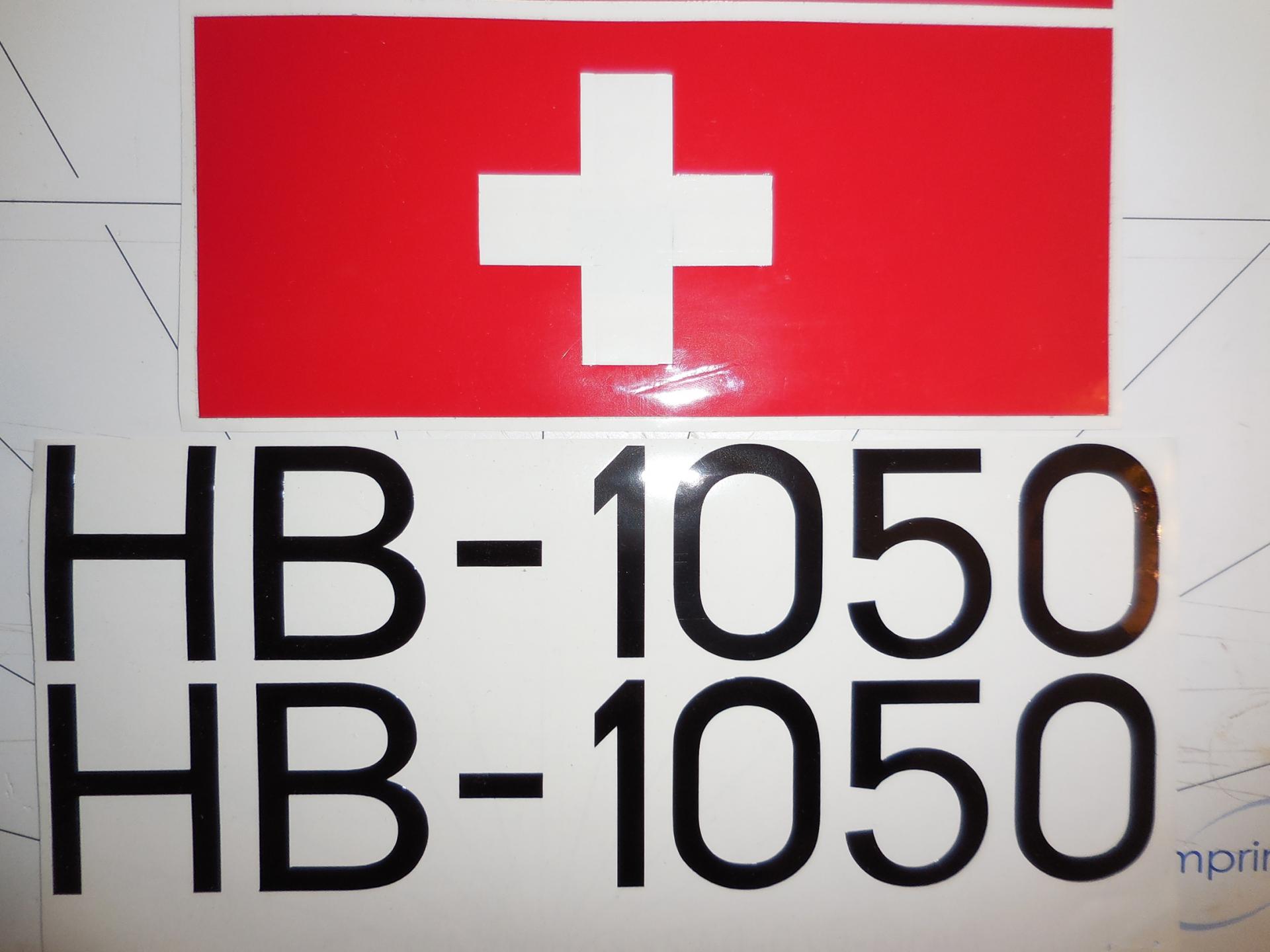

Avant et après retouche Immatriculation Dscn0249 Dscn0250 Dscn0252 Dscn0300 Tableau de bord maquette Tableau de bord original Fourres de protection des ailes Protection dérive Construction mathématique

Après la pose du décor c'est le moment de passer à l'équilibrage du modèle sur l'axe de roulis puis en placant le planeur dans un gabarit, posé sur son centre de gravité.

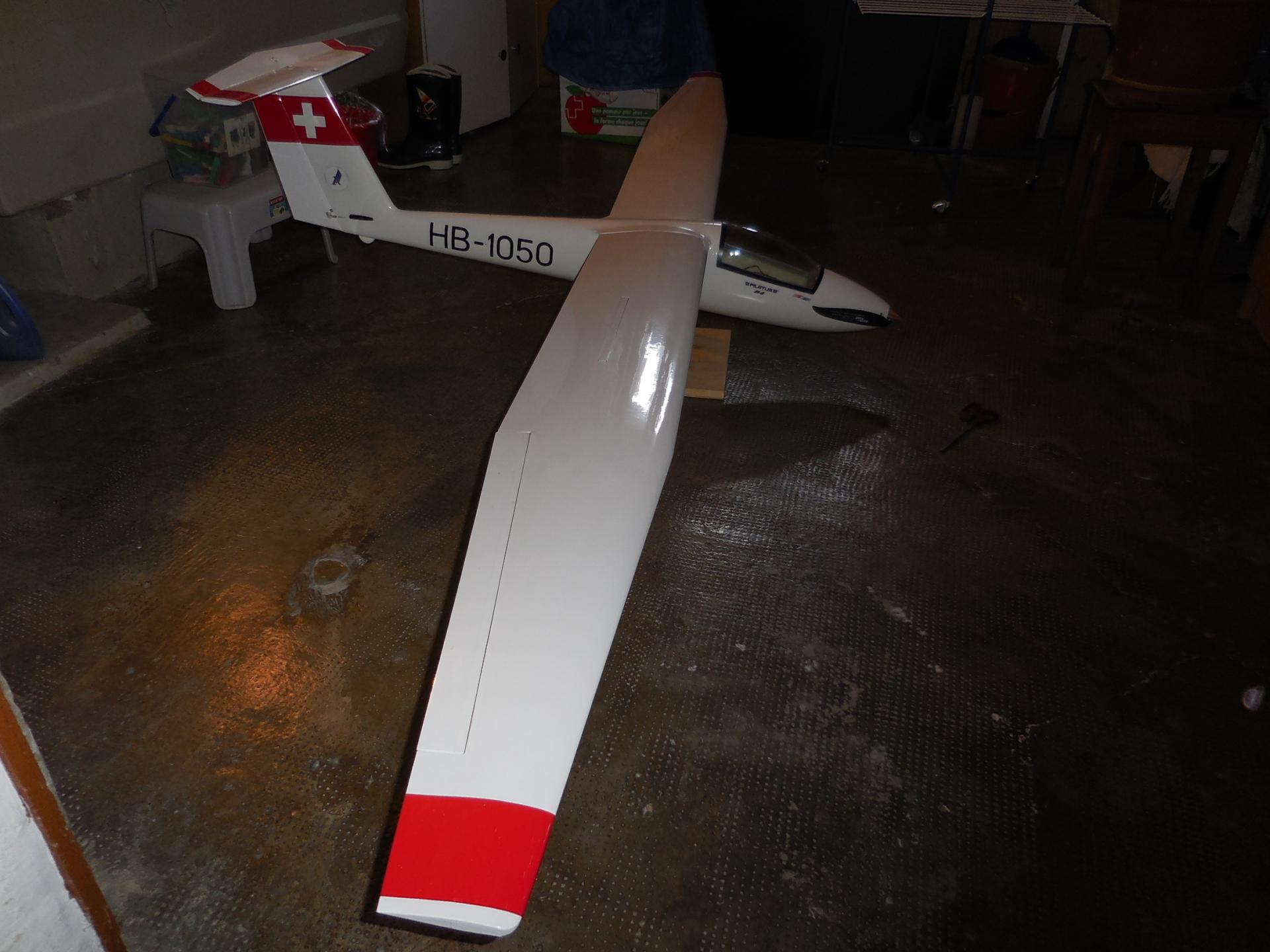

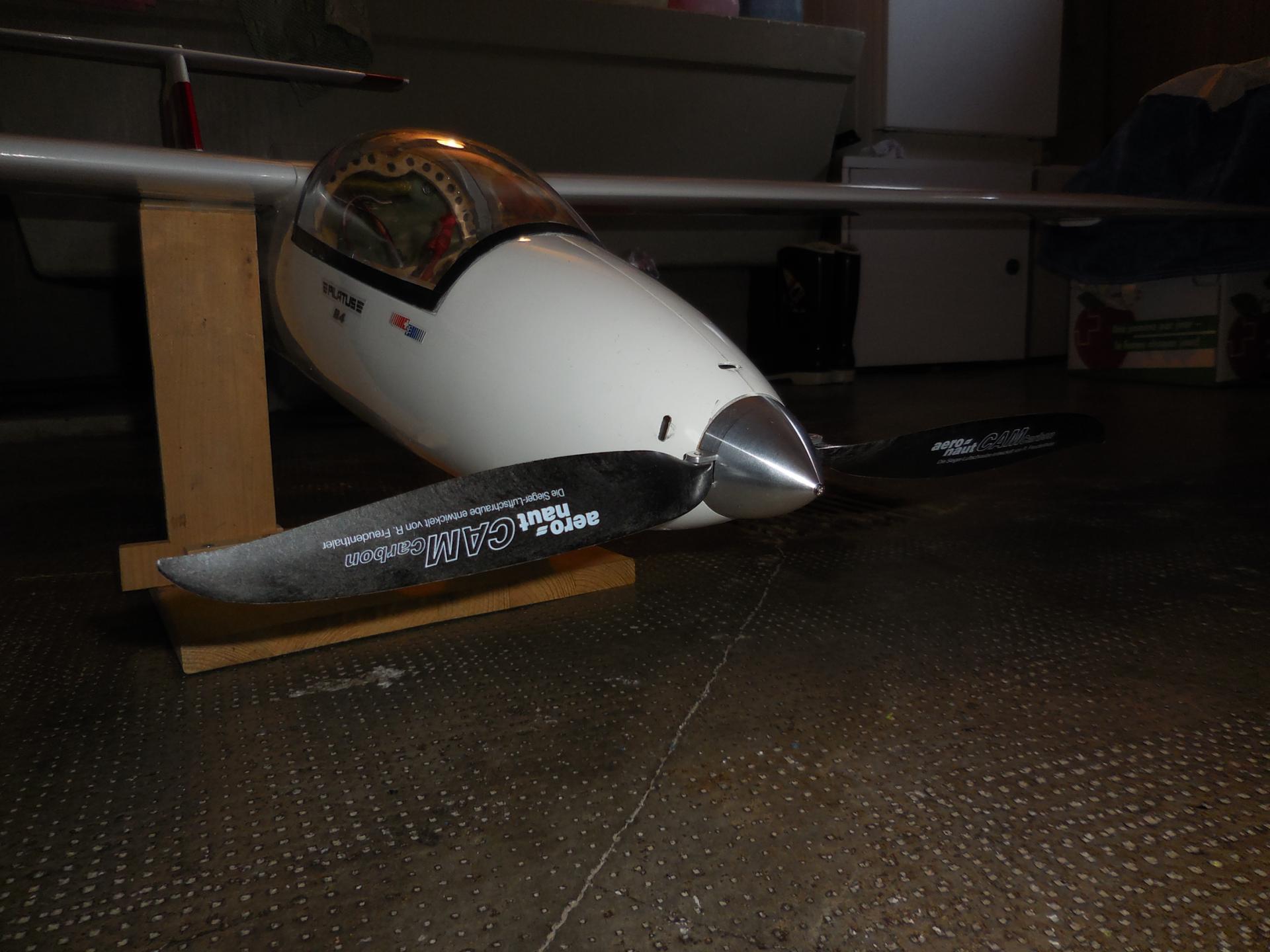

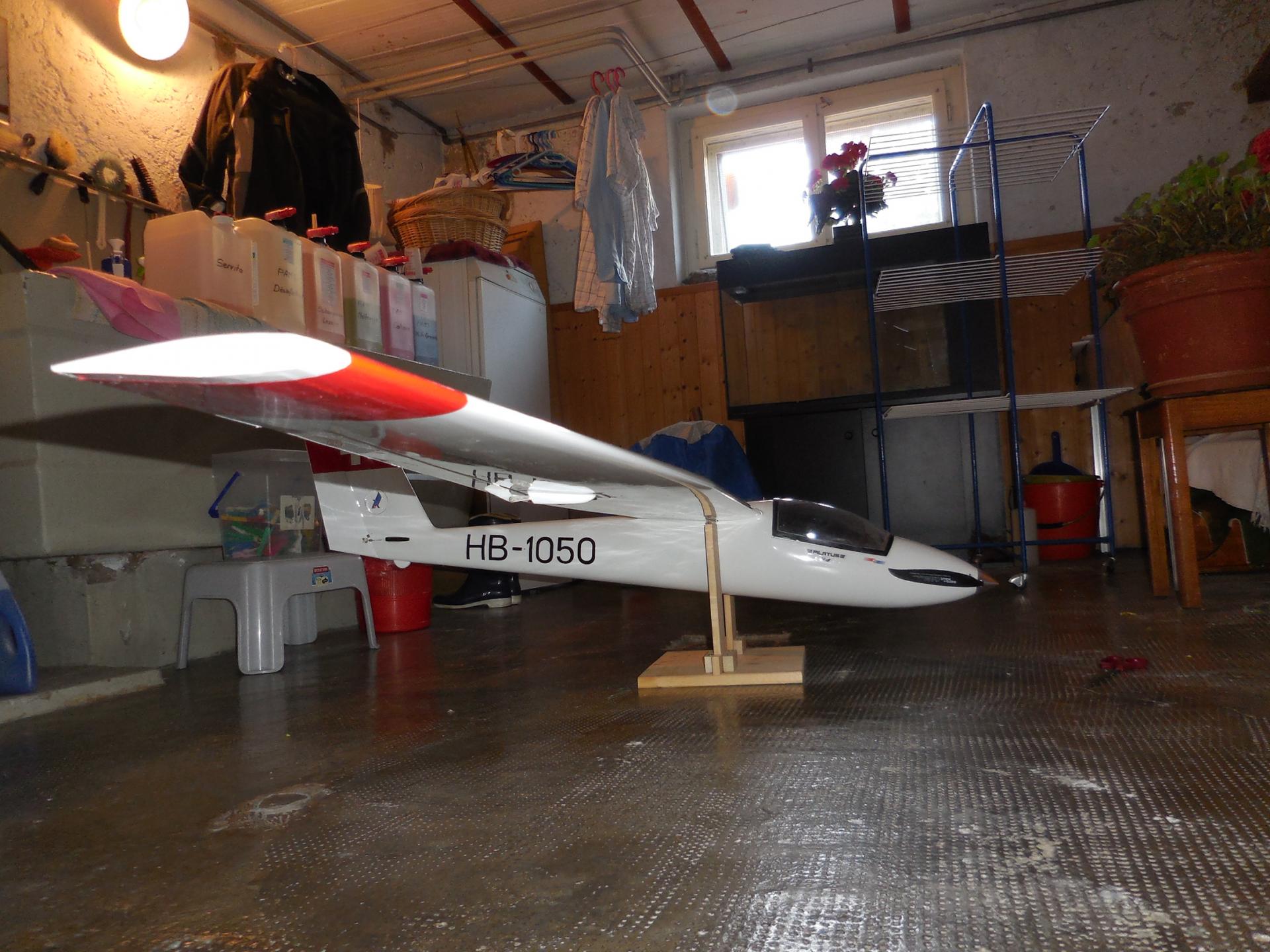

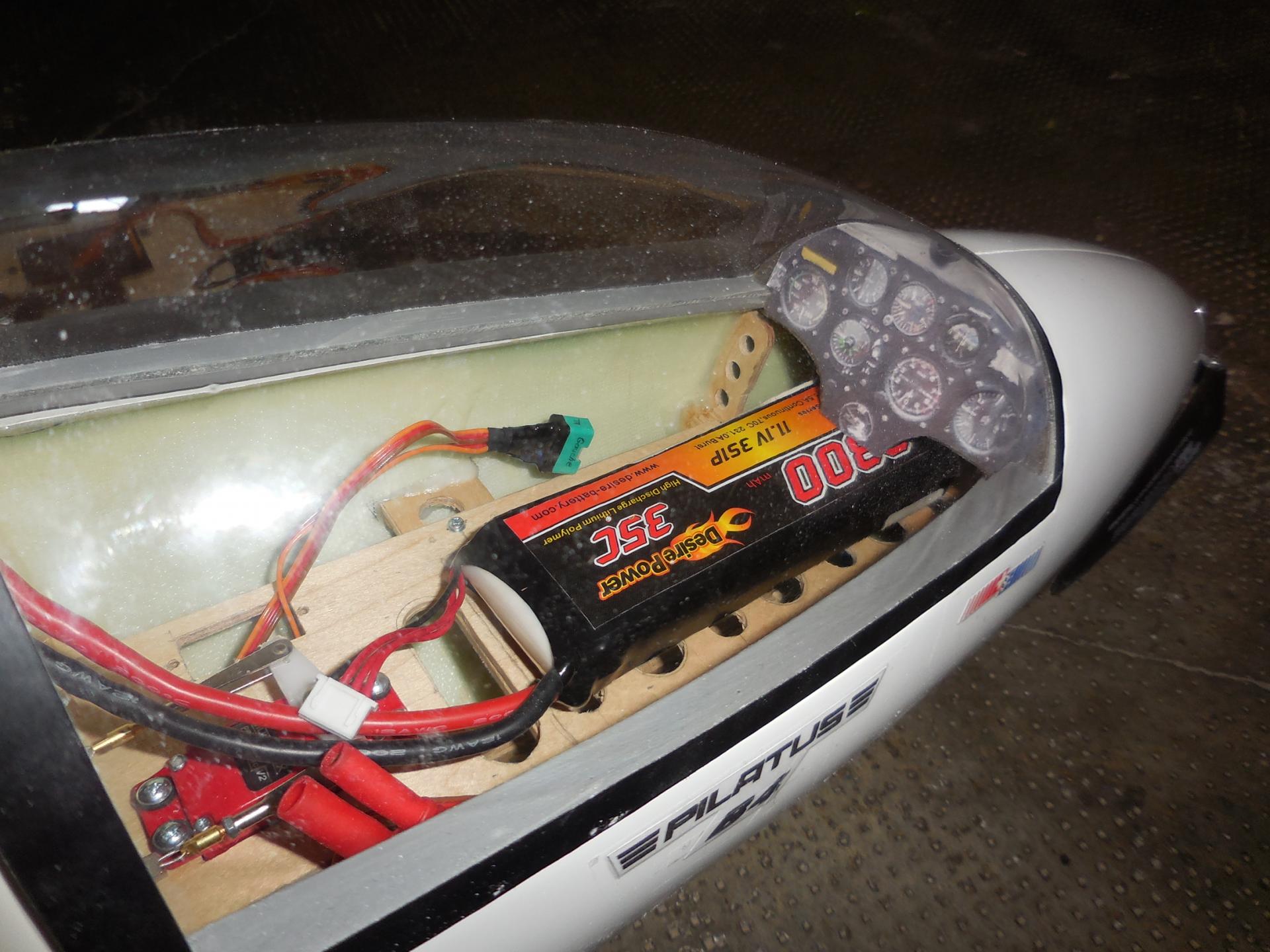

Entièrement monté Sur le gabarit d'équilibrage Vue d'ensemble Avec la batterie de propulsion Hélice 14

Sur l'axe de roulis, je constate qu'il faut lester l'extrêmité de l'aile droite en introduisant 20 grammes de plomb dans le saumon. En ce qui concerne le centrage par rapport au centre de gravité il est possible de jouer avec la position de la batterie sur son support pour centrer le planeur qui, maintenu à 85 mm du bord d'attaque doit légèrement piquer du nez. Je n'ai besoin d'aucun lest additionnel pour centrer le planeur, ce qui n'aurais certainement pas été le cas si j'avais conservé les pièces d'origine pour la dérive.

Ainsi réglé et terminé le planeur accuse un poids total de 3kg100 ce qui donne une charge alaire de 56 grammes au dm2. J'ai prévu la possibilité d'ajouter du lest dans le fuselage, à hauteur du centre de gravité, si cela devait s'avérer nécessaire.  Il ne reste maintenant plus qu'à attendre le retour des beaux jours pour procéder aux premiers tests en vol que je ne manquerais pas de vous décrire ci après dès que possible.

A bientôt !
